گیربکس آسانسوری چیست؟
گیربکس آسانسوری (Elevator Gearbox) یکی از اجزای اصلی در سیستم‌های بالابر و آسانسور است که وظیفه انتقال و تنظیم نیروی محرکه از موتور به سیستم کشش یا درام را بر عهده دارد. این گیربکس‌ها برای کنترل سرعت و گشتاور موتور طراحی شده‌اند تا حرکت آسانسور نرم، ایمن و کنترل‌شده باشد.
عملکرد گیربکس آسانسوری
گیربکس آسانسوری نیروی دورانی پرسرعت موتور را گرفته و با کاهش دور، گشتاور آن را افزایش می‌دهد. این گشتاور تقویت‌شده به فلکه کششی منتقل می‌شود تا کابین آسانسور را به‌آرامی بالا یا پایین ببرد. در صورت قطع برق، ترمز مکانیکی روی گیربکس، شافت را قفل کرده و مانع از سقوط کابین می‌شود.
اجزای اصلی گیربکس آسانسوری
1. الکتروموتور (موتور الکتریکی)
الکتروموتور یا موتور الکتریکی در گیربکس آسانسوری، قلب سیستم محرکه است که انرژی الکتریکی را به انرژی مکانیکی (چرخش) تبدیل می‌کند و این انرژی از طریق گیربکس به فلکه کششی منتقل شده و باعث حرکت کابین آسانسور می‌شود. در سیستم‌های گیربکس‌دار آسانسوری (Geared Elevator)، موتور مستقیماً به گیربکس متصل است و نقش کلیدی در تنظیم حرکت آسانسور دارد.
همچنین می توانید مقاله 10 تا از بهترین الکتروموتور چینی را بخوانید.
2. چرخ‌دنده‌ها (Gears)
چرخ‌دنده‌ها قلب گیربکس‌های صنعتی هستند. آن‌ها نقش حیاتی در کاهش سرعت چرخش الکتروموتور و افزایش گشتاور خروجی ایفا می‌کنند. این فرایند به ماشین‌آلات و تجهیزات صنعتی این امکان را می‌دهد که با قدرت بیشتر و کنترل بهتر کار کنند.
3.یاتاقان و بلبرینگ
یاتاقان‌ها و بلبرینگ‌ها از اجزای کلیدی و حیاتی در گیربکس‌های صنعتی هستند که وظیفه‌ی آن‌ها حمایت از شافت‌ها (محورها) و کاهش اصطکاک بین اجزای چرخشی است. بدون این قطعات، چرخ‌دنده‌ها و شافت‌ها به‌سرعت دچار سایش، گرما و شکست می‌شدند.
4.ترمز مکانیکی
ترمز مکانیکی یکی از اجزای حیاتی در بسیاری از گیربکس‌های صنعتی است که وظیفه آن کنترل توقف، نگه‌داشتن موقعیت شافت، و افزایش ایمنی در زمان کار یا توقف دستگاه می‌باشد. این ترمز معمولاً به صورت یکپارچه با موتور یا گیربکس نصب می‌شود، به‌ویژه در سیستم‌هایی که نیاز به توقف دقیق یا ایمن دارند، مثل آسانسورها، جرثقیل‌ها، نقاله‌های سنگین، بالابرها و ماشین‌آلات پرس است همچنین می توانید جهت خرید ترمز الکترومغناطیسی با کارشناسان واحد فروش دینامیک موتور در تماس باشید.
5. شافت ورودی و خروجی (Input/Output Shaft)
شافت ورودی در موتور گیربکس آسانسوری نیروی چرخشی را از الکتروموتور به گیربکس منتقل می‌کند.شافت خروجی پس از کاهش دور، گشتاور بالا را به فلکه آسانسور انتقال می‌دهد تا کابین حرکت کند. این دو شافت با چرخ‌دنده‌های داخلی مرتبط‌اند و نقش حیاتی در کنترل قدرت و حرکت آسانسور دارند.
مزایای آسانسور های گیربکس دار
☑️ افزایش ایمنی در حرکت آسانسور
☑️ کنترل بهتر سرعت و شتاب
☑️ صرفه‌جویی در انرژی نسبت به سیستم‌های قدیمی
☑️ عملکرد نرم و بدون لرزش

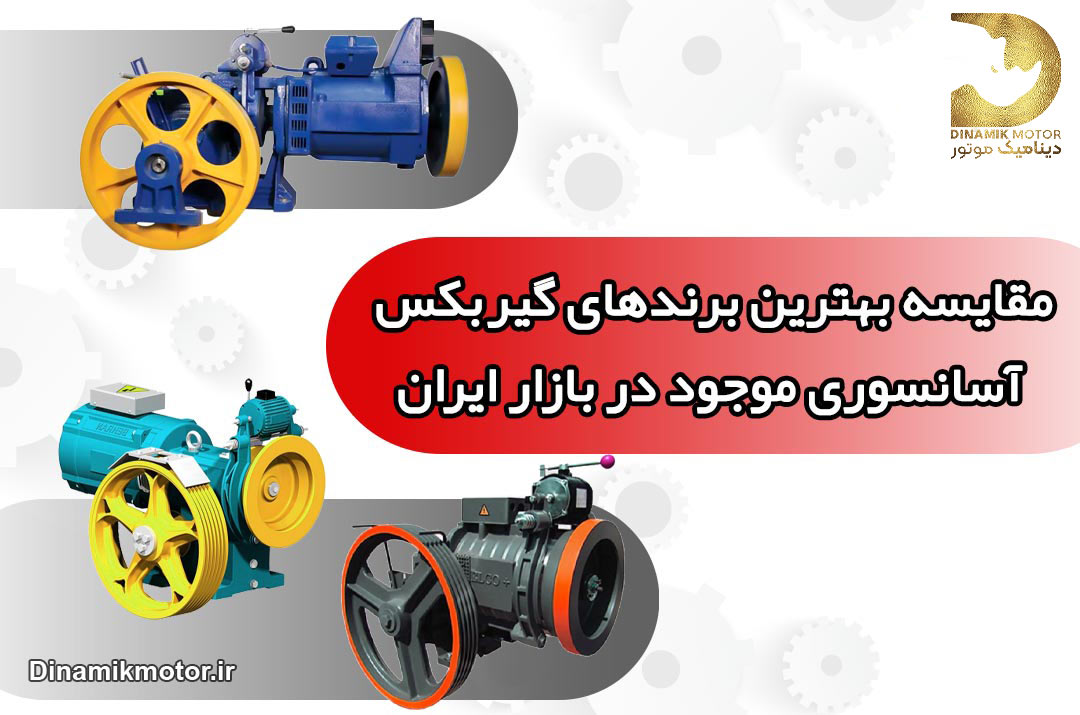

بهترین برندهای موتور گیربکس آسانسوری
در صنعت آسانسور، برندهای معتبر موتور گیربکس به دلیل کیفیت ساخت، ایمنی، طول عمر بالا و خدمات پس از فروش قوی شناخته شده‌اند. در ادامه، برخی از بهترین برندهای مطرح در بازار ایران و جهان معرفی می‌شوند:
برندهای خارجی گیربکس آسانسوری ☑️
| برند | کشور | ویژگی‌ها |
|---|---|---|
| Sicor | ایتالیا | بسیار محبوب در ایران، عملکرد نرم، دوام بالا، کم‌صدا |
| Montanari | ایتالیا | تخصص در موتور گیربکس‌های آسانسوری، مناسب بارهای سنگین |
| Sassi | ایتالیا | طراحی مقاوم، قیمت مناسب‌تر از Sicor، مصرف انرژی پایین |
| Ziehl-Abegg | آلمان | بسیار دقیق، تکنولوژی بالا، مصرف بهینه برق |
| Xinda | چین | اقتصادی، مناسب پروژه‌های میان‌رده، کیفیت قابل قبول |
☑️ برندهای ایرانی گیربکس آسانسوری
| برند | ویژگی‌ها |
|---|---|
| بلانکو (Blanco) | مونتاژ ایران، قیمت مناسب، خدمات پس از فروش خوب |
| جمکو (JEMCO) | ساخت داخلی با قطعات باکیفیت، توان تولید بالا |
| شاکرین | تولیدکننده موتور و گیربکس، مورد استفاده در آسانسورهای داخلی |
قیمت گیربکس آسانسوری
قیمت گیربکس آسانسوری به عوامل مختلفی بستگی دارد، از جمله برند، ظرفیت بار، سرعت آسانسور، کیفیت ساخت، کشور سازنده، و نوع گیربکس. در ادامه بازه تقریبی قیمت‌ها در بازار ایران آورده شده است:
لیست قیمت گیربکس آسانسوری
| نوع گیربکس | برند | ظرفیت | قیمت (تومان) |
|---|---|---|---|
| گیربکس آسانسوری چینی | Xinda یا Torin | ۴ تا ۶ نفره | ۵۵ تا ۸۵ میلیون |
| گیربکس آسانسوری ایرانی | بلانکو، شاکرین | ۴ تا ۸ نفره | ۷۰ تا ۱۲۰ میلیون |
| گیربکس آسانسوری ایتالیایی | Sicor، Sassi، Montanari | ۴ تا ۱۳ نفره | ۱۲۰ تا ۲۸۰ میلیون |
| گیربکس با ترمز دوبل | برندهای اروپایی | ۱۰ نفره به بالا | ۲۰۰ تا ۳۵۰ میلیون |
| گیربکس دو سرعته (برای برج‌ها یا آسانسورهای خاص) | Ziehl-Abegg و مشابه | سرعت بالا | از ۳۵۰ میلیون به بالا |
نکات موثر بر قیمت گیربکس آسانسوری
☑️ ظرفیت آسانسور
☑️ سرعت آسانسور
☑️ برند سازنده موتور گیربکس آسانسوری
☑️ تک‌فاز یا سه‌فاز بودن سیستم
☑️ تجهیزات مکمل
☑️ نوسانات نرخ ارز
نحوه عملکرد گام به گام گیربکس آسانسوری
1️⃣ شروع با الکتروموتور
موتور آسانسور با دور بالا (معمولاً 1400 rpm) شروع به چرخش می‌کند.
2️⃣ انتقال نیرو به گیربکس (از طریق شافت ورودی)
نیروی چرخشی وارد شافت ورودی گیربکس می‌شود.
3️⃣ کاهش دور و افزایش گشتاور
داخل گیربکس، چرخ‌دنده‌های حلزونی یا هلیکال با نسبت‌های مشخص، سرعت دوران را کم و گشتاور را زیاد می‌کنند. این همان کاری است که گیربکس انجام می‌دهد.
4️⃣ انتقال به شافت خروجی
گشتاور تقویت‌شده به شافت خروجی منتقل می‌شود و از آنجا به فلکه کششی (Traction Sheave) که کابل‌های فولادی دور آن پیچیده شده‌اند، می‌رسد.
5️⃣ حرکت کابین آسانسور
چرخش فلکه باعث بالا یا پایین رفتن کابل‌ها و در نتیجه حرکت کابین آسانسور می‌شود.
جمع بندی
گیربکس آسانسوری بخش کلیدی در سیستم حرکت آسانسور است که با کاهش دور و افزایش گشتاور، امکان حرکت نرم، ایمن و کنترل‌شده کابین را فراهم می‌کند. انتخاب گیربکس مناسب با توجه به ظرفیت، سرعت و نوع کاربری آسانسور، تأثیر مستقیمی بر عملکرد، عمر مفید و ایمنی سیستم دارد. بنابراین استفاده از برندهای معتبر و نگهداری منظم آن نقش بسیار مهمی در بهره‌وری و کاهش هزینه‌های تعمیراتی خواهد داشت.برای مشاوره و کسب اطلاعات بیشتر با کارشناسان واحد فروش دینامیک موتور در تماس باشید.
