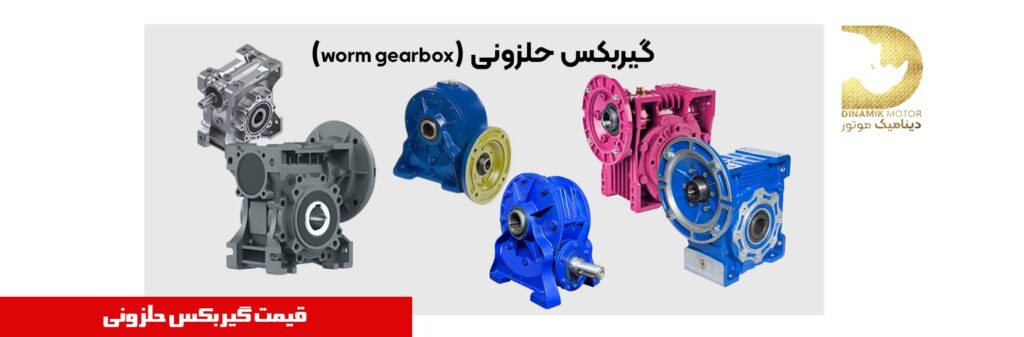

گیربکس حلزونی به انگلیسی (worm gearbox) یکی از رایج‌ترین و پرکاربردترین انواع گیربکس ها برای خرید گیربکس صنعتی است که به دلیل طراحی منحصربه‌فرد خود، در بسیاری از صنایع تولیدی و کارخانجات استفاده می‌شود. گیربکس حلزونی چیست ؟ گیربکس حلزونی صنعتی در مواقعی که نیاز به کاهش سرعت زیاد و افزایش گشتاور وجود دارد، انتخابی ایده‌آل برای کارخانجات و کارگاه های صنعتی محسوب می‌شوند. گیربکس کتابی یا حلزونی با استفاده از چرخ‌دنده‌های مارپیچ ، انتقال قدرت را به‌صورت نرم و بدون ارتعاش انجام می‌دهند. یکی از مزایای مهم گیربکس حلزونی، نسبت تبدیل بالا و عملکرد خودقفل‌شوندگی است که در سیستم‌هایی با بارهای سنگین و سرعت پایین کاربرد دارد. گیربکس حلزونی صنعتی در صنایع خودروسازی، غذایی، بسته‌بندی و معدنی بسیار مورد استفاده قرار می‌گیرند. در ادامه این مطلب به بررسی انواع گیربکس حلزونی کتابی، کاربردها، مزایا خرید و قیمت گیربکس حلزونی پرداخته و اطلاعات مفیدی درباره کاتالوگ و جدول گیربکس حلزونی ارائه می‌دهیم.

انواع گیربکس حلزونی صنعتی

انواع گیربکس‌ حلزونی صنعتی از نظر ظاهر ، طراحی و کاربرد در موارد مختلفی تولید می‌شوند. در ادامه مطلب به برخی از انواع رایج این گیربکس‌های کتابی اشاره می‌کنیم.

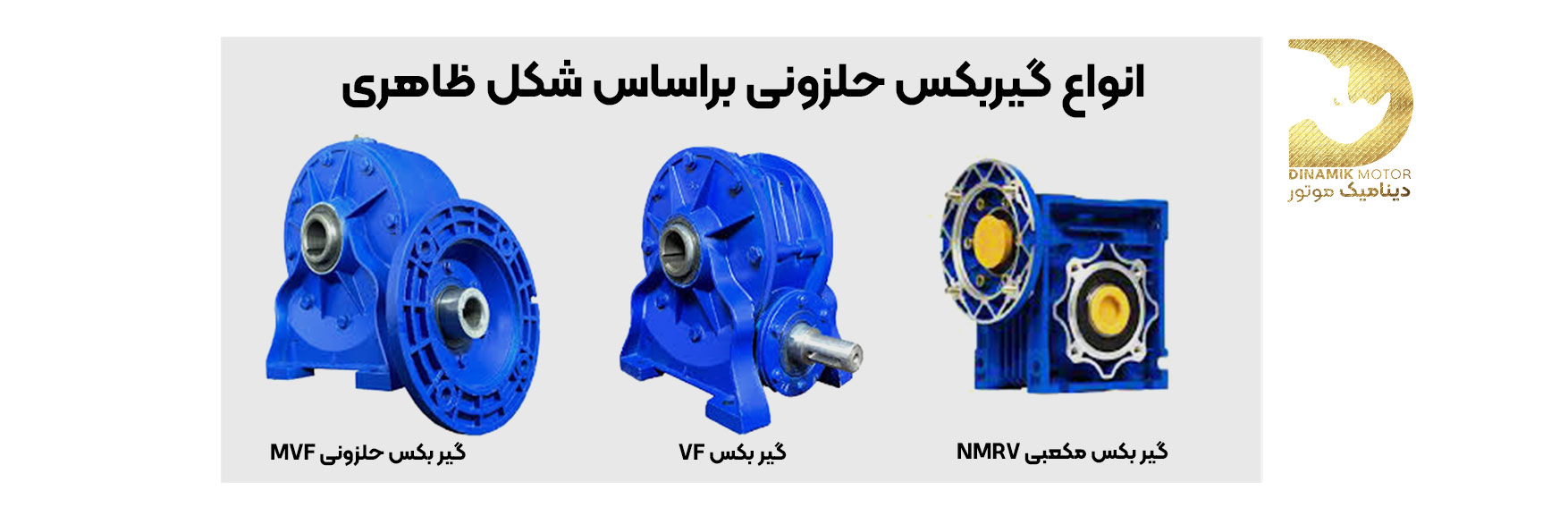

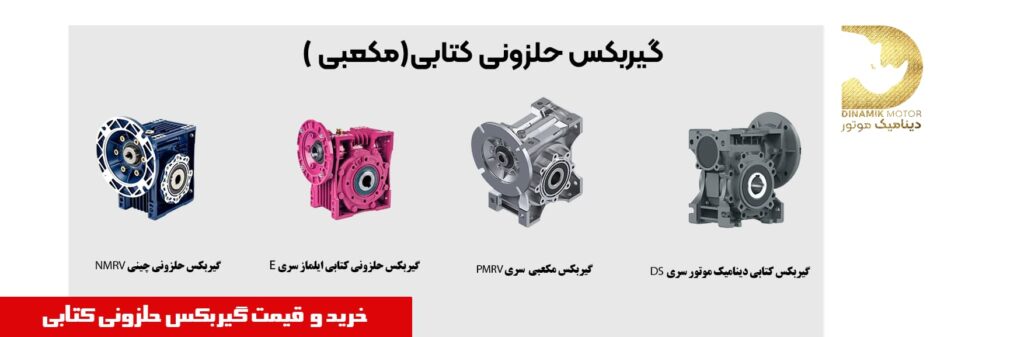

گیربکس های صنعتی حلزونی براساس شکل ظاهری به سه دسته کلی تقسیم می شود:

گیربکس حلزونی NMRV

به گیربکس حلزونی مکعبی ، گیربکس حلزونی NMRV گفته می شود که توسط سازندگان چینی و ترک تولید می شوند. گیربکس مکعبی به دلیل ساختار خاص خود امکان نصب در تمامی جهات را دارد. شافت ورودی و خروجی گیربکس مکعبی NMRV از نوع هالوشفت هستند که به واسطه فلنج به الکتروموتور متصل می شود.گیربکس های NMRV با نسبت تبدیل 7.5 تا 100 و در 9 تیپ (سایز) از 30 تا 150 تولید می شوند.

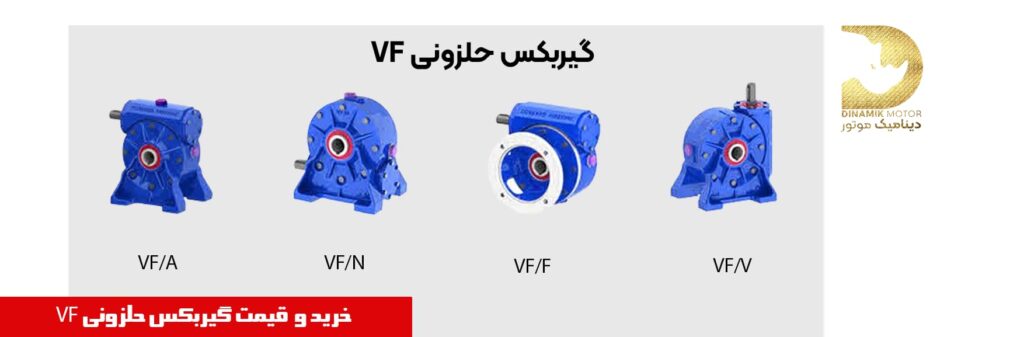

گیربکس حلزونی VF

یکی از پرکاربردترین گیربکس های صنعتی است که به دلیل طراحی فشرده و پرکاربرد بودن به عنوان یکی از شناخته شده ترین گیربکس های صنعتی بازار ایران بشمار می آیند. گیربکس VF به وسیله ی یک ماردون فولادی و یک چرخ دنده حلزونی کاهش سرعت را انجام می دهد.

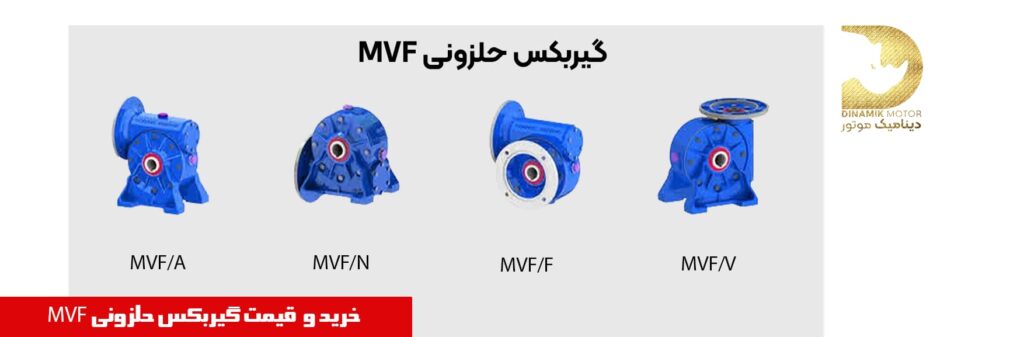

گیربکس حلزونی MVF

گیربکس MVF نوعی گیربکس حلزونی صنعتی است که با استفاده از یک چرخ دنده حلزونی و یک چرخ دنده برنزی و آلومینیومی قدرت و حرکت را از الکتروموتور صنعتی انتقال می دهد. اجزای اصلی گیربکس حلزونی MVF عبارتند از چرخ دنده حلزونی - بدنه - شفت ورودی - یاتاقان (بلبرینگ) می توان اشاره کرد. از ویژگی های گیربکس حلزونی MVF می توان به کاهش دور و افزایش گشتاور - کوپلینگ مستقیم و مقاومت و استحکام بالا اشاره کرد.

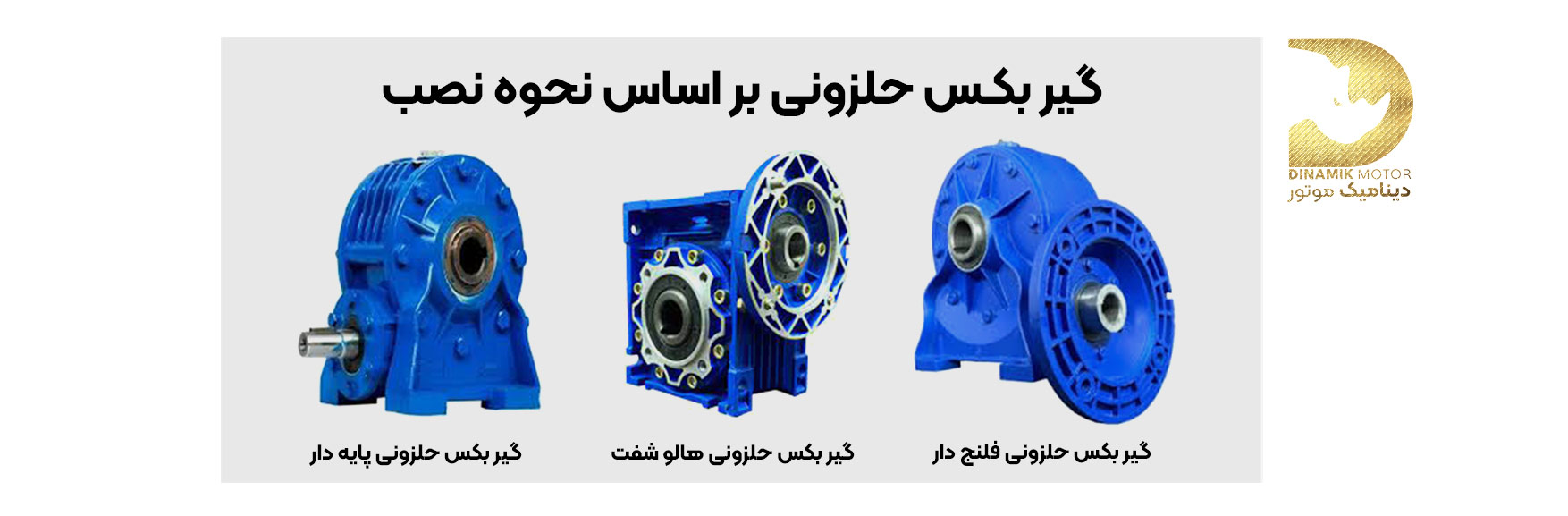

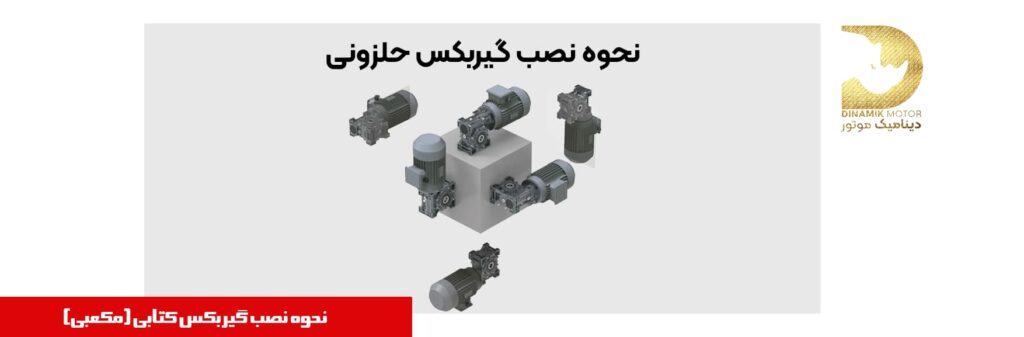

بر اساس نحوه نصب گیربکس به سه زیر تقسیم می شوند:

گیربکس مکعبی هالو شفت

گیربکس مکعبی (حلزونی) هالو شفت گیربکسی است که برای اتصال به الکتروموتور صنعتی با قطر شافت هم اندازه (یکسان) نیازی به واسطه یا کوپلینگ ندارد.این نوع گیربکس‌ها به گونه‌ای طراحی شده‌اند که ورودی شافت به صورت مستقیم به سیستم منتقل می‌شود و معمولاً در ماشین‌آلات سنگین کاربرد دارند.

گیربکس حلزونی پایه دار

گیربکس حلزونی پایه دار نوعی از گیربکس های worm است که به دلیل داشتن ساختار خاص و پایه برای انتقال دور در ماشین آلات و تجهیزات صنعتی به کار می رود. از جمله اجزای اصلی گیربکس حلزونی پایه دار می توان به چرخ دنده - شافت ماردونی - بدنه گیربکس و پایه اشاره کرد.

گیربکس حلزونی فلنج دار

به گیربکس هایی که ورودی آنها فلنج هست گیربکس فلنج دار گفته می شود که یکی از پرکاربردترین و متداول ترین انواع گیربکس ها است.

گیربکس های صنعتی حلزونی بر اساس کاربرد به موارد زیر تقسیم می شوند:

1- گیربکس حلزونی کوچک

2- گیربکس حلزونی صنعتی

3- گیربکس حلزونی بالابر

قیمت گیربکس حلزونی

قیمت گیربکس حلزونی تحت تأثیر چندین عامل قرار دارد که باید در هنگام خرید گیربکس حلزونی به  این موارد توجه کنید

قیمت گیربکس حلزونی به دلیل طراحی خاص گیربکس، توانایی کاهش سرعت و افزایش گشتاور را دارند تغییر می کند و به همین دلیل در صنایع مختلفی مانند صنایع غذایی، خودروسازی، بسته‌بندی و معدنی کاربرد دارند. قیمت گیربکس حلزونی به عوامل متعددی بستگی دارد که در ادامه این مطلب به آن می پردازیم.

لیست قیمت گیربکس حلزونی ( کتابی - مکعبی )

لیست قیمت گیربکس حلزونی براساس نوع سایز و برند متغییر است قیمت گیربکس های VF ، MVF و NMRV متفاوت است.

دانلود PDF قیمت گیربکس حلزونی

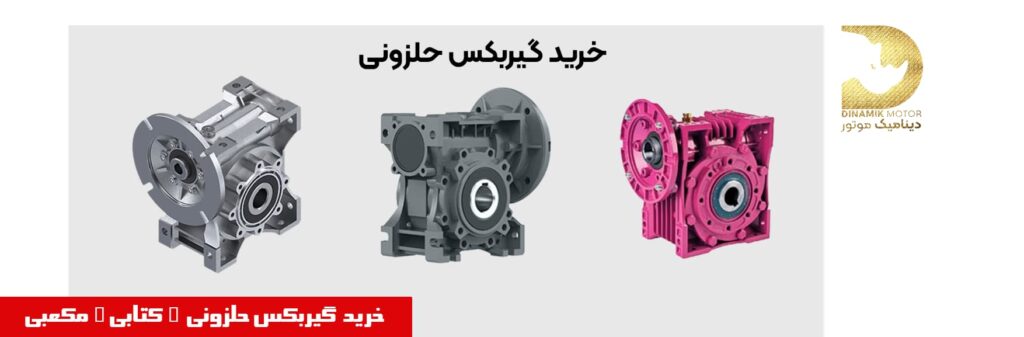

خرید گیربکس حلزونی

برای خرید گیربکس حلزونی باید به عوامل مختلفی توجه کنید تا انتخابی بهینه و اقتصادی داشته باشید. انواع گیربکس حلزونی مختلف با ظرفیت‌ها و ویژگی‌های متنوع تولید می‌شوند که می‌توانید بسته به نیاز خود، بهترین گیربکس حلزونی را انتخاب کنید. قیمت گیربکس حلزونی بسته به برند، ظرفیت و ویژگی‌های فنی آن متفاوت است. برای خرید گیربکس حلزونی با قیمت گیربکس حلزونی مناسب، پیشنهاد می‌شود از فروشگاه‌های معتبر یا تولیدکنندگان داخلی با گارانتی معتبر استفاده کنید. همچنین بررسی نقشه گیربکس حلزونی و مشاوره با کارشناسان می‌تواند به شما کمک کند تا محصولی با کیفیت و مناسب انتخاب کنید. برای خرید گیربکس حلزونی، توجه به مشخصات فنی، گارانتی و خدمات پس از فروش اهمیت زیادی دارد.

برای خرید و اطلاع از قیمت گیربکس حلزونی، ابتدا باید نیاز خود را به‌طور دقیق مشخص کنید. در اینجا، مراحل مختلف خرید این گیربکس‌ها را توضیح خواهیم داد:

1-تعیین نیازمندی‌ها

انتقال قدرت: ابتدا باید میزان قدرت مورد نیاز خود را برای انتقال نیرو تعیین کنید. این موضوع بر انتخاب گیربکس تأثیرگذار خواهد بود.

سرعت و گشتاور: گیربکس‌های حلزونی برای انتقال سرعت‌های مختلف و گشتاورهای متفاوت طراحی می‌شوند.

 2-انتخاب نوع گیربکس حلزونی

بسته به نیاز صنعتی شما، باید نوع گیربکس حلزونی مناسب را انتخاب کنید. این نوع‌ها می‌توانند از نظر طراحی، ظرفیت و ویژگی‌های عملکردی متفاوت باشند.

3-مقایسه قیمت‌ حلزونی

پس از تعیین نیازمندی‌ها و انتخاب نوع مناسب، باید قیمت‌ها را در برندهای مختلف مقایسه کنید تا بهترین گزینه را از نظر قیمت و کیفیت انتخاب کنید.

4-بررسی شرایط گارانتی و خدمات پس از فروش

گیربکس‌های حلزونی معمولاً نیاز به نگهداری و سرویس دارند. به همین دلیل، خدمات پس از فروش و گارانتی محصول از اهمیت بالایی برخوردار است.

عوامل موثر بر قیمت گیربکس حلزونی صنعتی

1- نوع گیربکس حلزونی و برند سازنده محصول(برندهای اروپایی و ترک معمولاً قیمت بالاتری دارند)

2-راندمان گیربکس حلزونی

3-نسبت تبدیل و توان ورودی گیربکس (هر چه توان و گشتاور بیشتر باشد، قیمت افزایش می‌یابد)

4-جنس بدنه و کیفیت ساخت (بدنه آلومینیومی یا چدنی تأثیر زیادی بر قیمت دارد و گیربکس حلزونی چدنی قیمت بالاتری نسبت به انواع گیربکس حلزونی صنعتی دارد.)

5-اندازه و طراحی استاندارد(مدل‌های پیچیده‌تر معمولاً گران‌تر هستند)

6-رابط گیربکس حلزونی استاندارد

برای اطلاع از قیمت گیربکس حلزونی و دریافت کاتالوگ گیربکس حلزونی، می‌توانید با کارشناسان واحد فروش دینامیک موتور  در تماس باشید.

7-برند و کشور سازنده

گیربکس‌ حلزونی صنعتی اروپایی و ترک مانند دینامیک موتور و معمولاً قیمت بالاتری دارند. با این حال، برندهای ایرانی یا تولیدکنندگان محلی می‌توانند گزینه‌های مقرون‌به‌صرفه‌تری ارائه دهند.

8-تکنولوژی و فن‌آوری‌های به‌کار رفته: گیربکس‌های حلزونی با فناوری‌های نوین مانند روانکاری خودکار یا طراحی بهینه‌تر ممکن است گران‌تر از مدل‌های قدیمی‌تر باشند.

 9-متوسط قیمت گیربکس حلزونی

با توجه به عوامل ذکر شده، قیمت گیربکس حلزونی معمولاً در دامنه وسیعی قرار دارد. برای مثال: گیربکس‌های حلزونی کوچک با ظرفیت پایین ممکن است از 5 میلیون تومان شروع شوند.

گیربکس‌های صنعتی با ظرفیت بالا و ویژگی‌های خاص ممکن است قیمت‌هایی در حدود 50 میلیون تومان یا بیشتر داشته باشند.

چرا باید قیمت گیربکس حلزونی را با دقت بررسی کنیم؟

با توجه به اهمیت گیربکس در عملکرد ماشین‌آلات، انتخاب انواع گیربکس صنعتی مناسب با قیمت مناسب می‌تواند تأثیر زیادی در کارایی و عمر مفید دستگاه‌ها داشته باشد. بنابراین، باید از انتخاب گیربکس‌هایی که قیمت پایین دارند و کیفیت مطلوبی ارائه نمی‌دهند خودداری کرد.

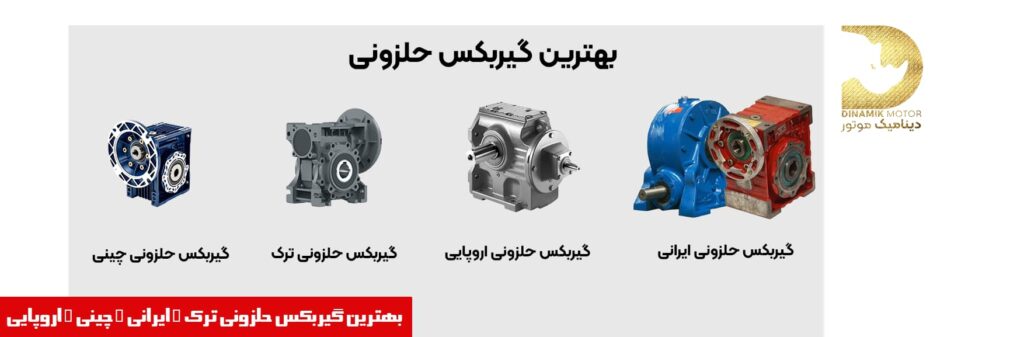

بهترین گیربکس حلزونی

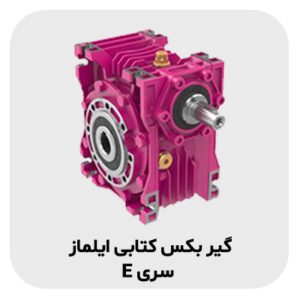

• گیربکس حلزونی کتابی ایلماز Yilmaz
• گیربکس کتابی SEW

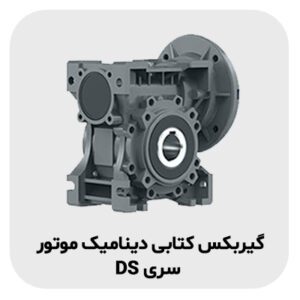

• گیربکس حلزونی کتابی دینامیک موتور ترکیه (Dinamik motor)
• گیربکس حلزونی شاکرین اصفهان
• گیربکس حلزونی سهند اصفهان
• گیربکس حلزونی سروو موتور
• گیربکس کتابی حلزونی صبا

کاتالوگ گیربکس حلزونی

کاتالوگ گیربکس حلزونی شامل مشخصات فنی، ابعاد، گشتاور خروجی و نسبت‌های تبدیل در مدل‌های مختلف است. این راهنما به شما کمک می‌کند بهترین گیربکس حلزونی را متناسب با کاربرد صنعتی، نوار نقاله یا دستگاه‌های سبک انتخاب کنید. برای دریافت فایل PDF کاتالوگ یا مشاوره، با ما در تماس باشید.

دانلود PDF گیربکس حلزونی ترک

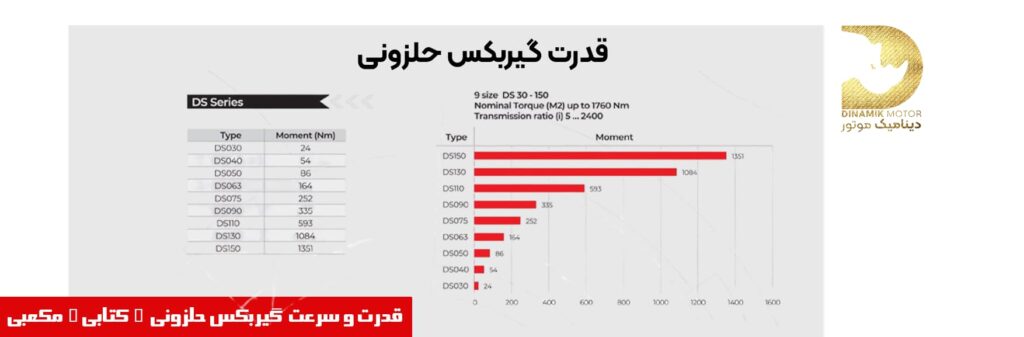

قدرت گیربکس حلزونی

قدرت گیربکس حلزونی (کتابی) را می توان به گشتاور انتقالی آن نسبت داد که به عوامل مختلفی از جمله توان ورودی (موتور) - دور خروجی و راندمان گیربکس وابسته است . این مدل گیربکس ها توانایی انتقال قدرت در زاویه 90 درجه دارد که با انواع سرعت ها و نیروها سازگار است.

عوامل موثر بر قدرت گیربکس کتابی (حلزونی):

1- توان ورود یا دریافتی الکتروموتور صنعتی

2- سرعت چرخش محور

3- راندمان در انتقال توان

4- نسبت تبدیل تعداد دور ورودی به دور خروجی

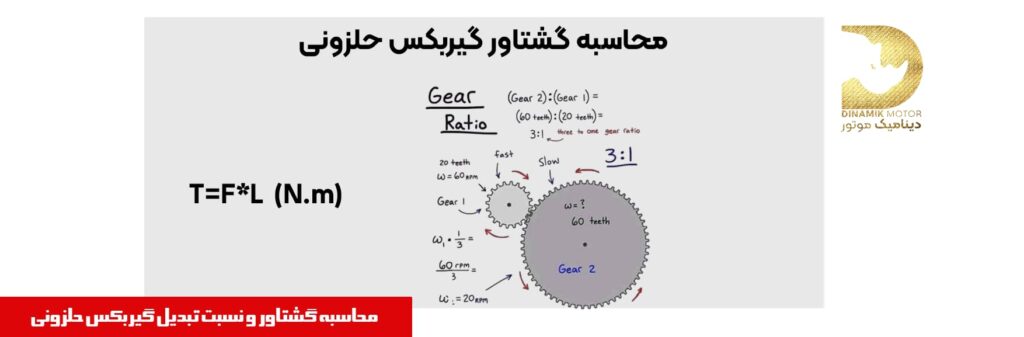

محاسبه قدرت گیربکس حلزونی

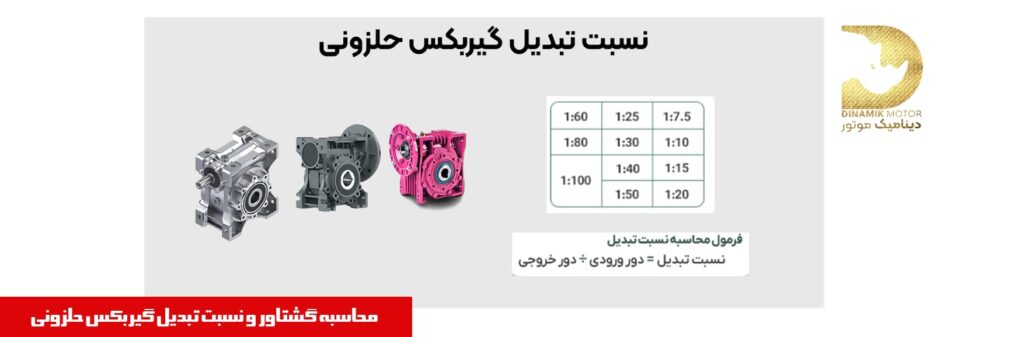

برای محاسبه مقدار قدرت گیربکس حلزونی باید گشتاور و سرعت خروجی موردنیاز را تعیین کنید. با استفاده از فرمول توان ورودی و خروجی را محاسبه می کنیم.در محاسبات باید نسبت تبدیل گیربکس که نشان دهنده ی نسبت سرعت ورودی به خروجی است را بدست آوریم.

i = سرعت ورودی (دور در دقیقه) / سرعت خروجی (دور در دقیقه)

جدول گیربکس حلزونی

بهترین برندها برای خرید گیربکس حلزونی

برای اطلاع از قیمت گیربکس حلزونی با کارشناسان فروش دینامیک موتور با شماره 25 20 90 33 021در تماس باشد.

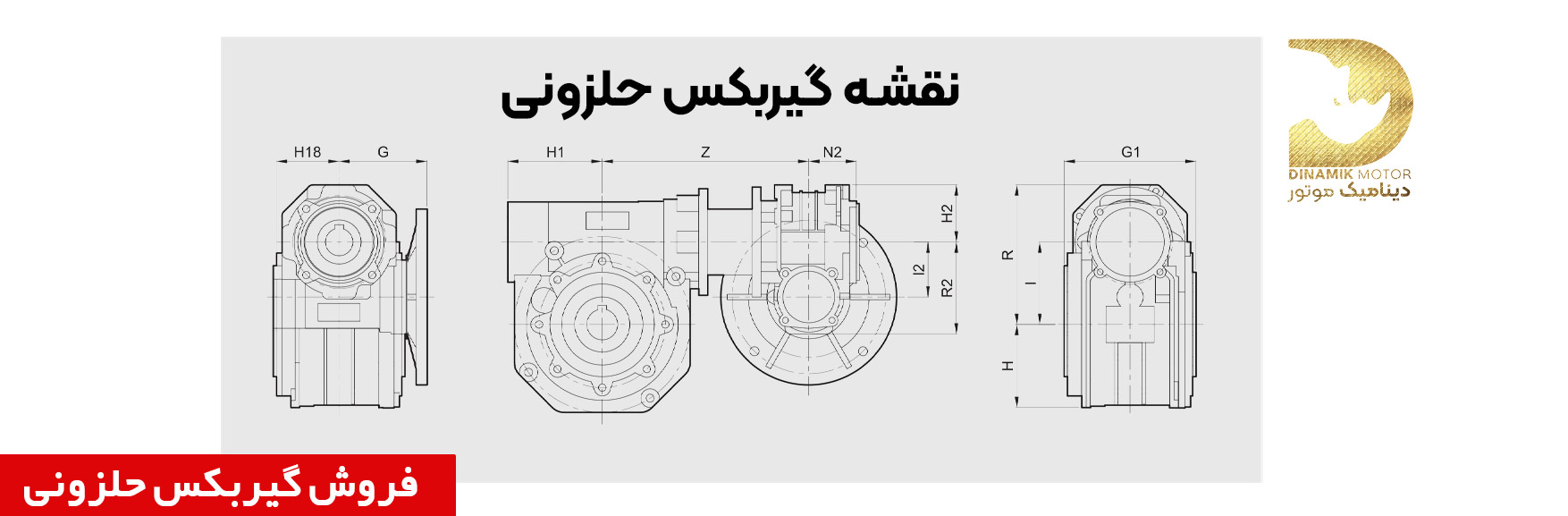

نقشه گیربکس حلزونی

نقشه‌های طراحی گیربکس حلزونی

نقشه گیربکس حلزونی به‌عنوان یکی از اسناد فنی حیاتی در طراحی و تولید گیربکس‌ها، شامل جزئیات دقیقی از اجزا و نحوه عملکرد آن است. این نقشه‌ها معمولاً توسط مهندسان مکانیک یا طراحان صنعتی تهیه می‌شود و برای تعمیرات، نگهداری و نصب گیربکس‌ها ضروری است.

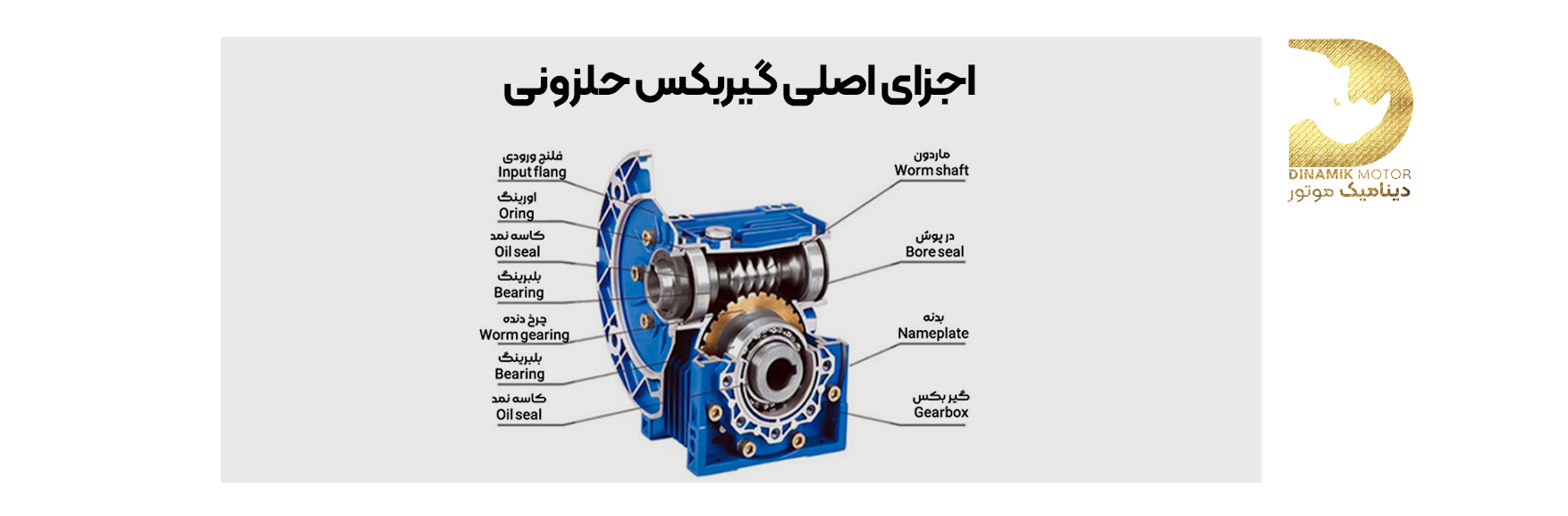

اجزای مهم در نقشه گیربکس حلزونی

چرخ دنده حلزونی: این چرخ دنده به‌عنوان عنصر اصلی گیربکس حلزونی شناخته می‌شود.

محورهای ورودی و خروجی: این اجزا مشخص‌کننده جهت انتقال قدرت هستند.

بلبرینگ‌ها و یاتاقان‌ها: این قطعات برای کاهش اصطکاک و انتقال روان نیروی گیربکس استفاده می‌شوند.

استفاده از نقشه گیربکس حلزونی در تعمیرات

در صورتی که گیربکس حلزونی دچار خرابی یا نقص عملکرد شود، نقشه آن می‌تواند به‌عنوان راهنما برای تشخیص مشکلات و انجام تعمیرات مورد استفاده قرار گیرد.

سخن پایانی

در نهایت، قیمت گیربکس حلزونی به عوامل متعددی از جمله نوع کاربرد، ظرفیت تحمل بار، دور خروجی، جنس بدنه و برند تولیدکننده بستگی دارد. با توجه به اینکه گیربکس‌های حلزونی به دلیل نسبت تبدیل بالا، عملکرد بی‌صدا، و راندمان مناسب، در صنایع مختلف کاربرد گسترده‌ای دارند، توجه به کیفیت ساخت، گارانتی، خدمات پس از فروش و قیمت گیربکس حلزونی رقابتی هنگام خرید ضروری است.

برای دستیابی به بهترین نتیجه، توصیه می‌شود قبل از خرید، نیازهای فنی سیستم خود را به دقت بررسی کرده و با مشاوره از تأمین‌کنندگان معتبر، محصولی را انتخاب کنید که علاوه بر قیمت مناسب، کارایی و طول عمر بالایی داشته باشد. همچنین مقایسه قیمت گیربکس حلزونی و مشخصات فنی مدل‌های مختلف می‌تواند به تصمیم‌گیری بهتر و بهینه‌تر کمک کند.جهت اطلاع از قیمت گیربکس حلزونی با کارشناسان واحد فروش دینامیک موتور در تماس باشید.
