گیربکس شافت مستقیم

گیربکس هلیکال شافت مستقیم

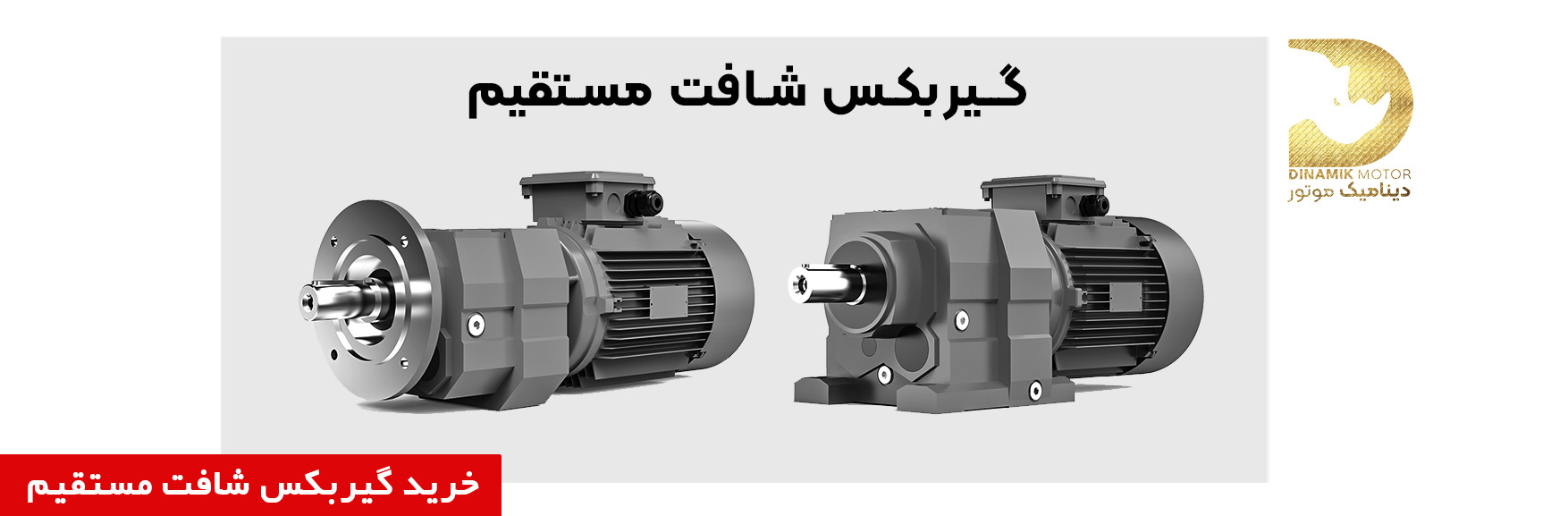

گیربکس شافت مستقیم چیست و چگونه کار می‌کند؟

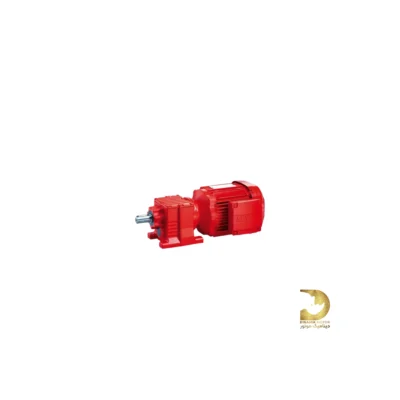

گیربکس شافت مستقیم (Helical Inline Gearbox) نوعی گیربکس صنعتی پرمصرف است که در آن انتقال قدرت به‌صورت مستقیم و در یک راستا انجام می‌شود در گیربکس هلیکال شافت مستقیم محور ورودی (شفت موتور) و محور خروجی(شفت خروجی) در یک راستا قرار دارند در واقع چرخ‌دنده‌ها به‌صورت مارپیچی یا هلیکال طراحی شده‌اند و شافت خروجی به‌طور مستقیم در امتداد محور موتور قرار می‌گیرد. طراحی گیربکس شافت مستقیم باعث کاهش دور موتور و افزایش گشتاور می شود. این نوع گیربکس صنعتی معمولاً از چرخ‌دنده‌های هلیکال (مارپیچ) استفاده می‌کند که باعث کاهش سر و صدا، افزایش راندمان و بهبود عملکرد در مقایسه با چرخ‌دنده‌های ساده می‌شود. گیربکس های شافت مستقیم انتقال قدرت با کارایی بالا مورد استفاده قرار می گیرند.جهت خرید گیربکس صنعتی با کارشناسان فروش دینامیک موتور با شماره 09398870560 تماس باشید.در ادامه مطلب به نکات کلیدی برای خرید گیربکس شافت مستقیم و بررسی قیمت گیربکس هلیکال شافت مستقیم می پردازیم.

تعریف تخصصی و مکانیزم عملکرد گیربکس شافت مستقیم

گیربکس شافت مستقیم دارای چندین مرحله انتقال نیرو است که باعث کاهش دور و افزایش گشتاور خروجی می‌شود. عملکرد گیربکس شافت مستقیم به صورت زیر است:

☑️ ورود نیرو از موتور به گیربکس صنعتی: نیروی مکانیکی از موتور الکتریکی یا دیزل وارد شافت ورودی گیربکس می‌شود.

☑️ انتقال نیرو از طریق چرخ‌دنده‌ها: چرخ‌دنده‌های هلیکال در چندین مرحله سرعت را کاهش داده و گشتاور را افزایش می‌دهند.

☑️ خروجی از طریق شافت مستقیم: پس از کاهش دور و افزایش گشتاور، نیرو به‌صورت مستقیم از شافت خروجی به دستگاه مصرف‌کننده منتقل می‌شود.

کاربردهای گیربکس هلیکال شافت مستقیم

✅️ نوار نقاله و خطوط تولید
✅️ صنایع معدنی و سیمان
✅️ پمپ‌ها و سیستم‌های انتقال سیالات
✅️ ماشین‌آلات بسته‌بندی و نساجی

تفاوت گیربگس شافت مستقیم با سایر انواع گیربکس‌ها (هلیکال، خورشیدی، حلزونی)

گیربکس هلیکال شافت مستقیم با قرارگیری هم‌راستای شافت ورودی و خروجی، راندمان بالا و طراحی فشرده، برای کاربردهای عمومی صنعتی مانند نوار نقاله بسیار مناسب است. این نوع گیربکس معمولاً از چرخ‌دنده‌های هلیکال بهره می‌برد. در مقایسه، گیربکس هلیکال برای بارهای سنگین و انتقال نرم نیرو کاربرد دارد، گیربکس خورشیدی با ساختار فشرده و توان انتقال گشتاور بالا در فضاهای محدود مثل رباتیک استفاده می‌شود، و گیربکس حلزونی با امکان خودقفل‌شوندگی و طراحی زاویه‌دار، مناسب کاربردهای سبک‌تر مانند آسانسورها و بالابرهاست.

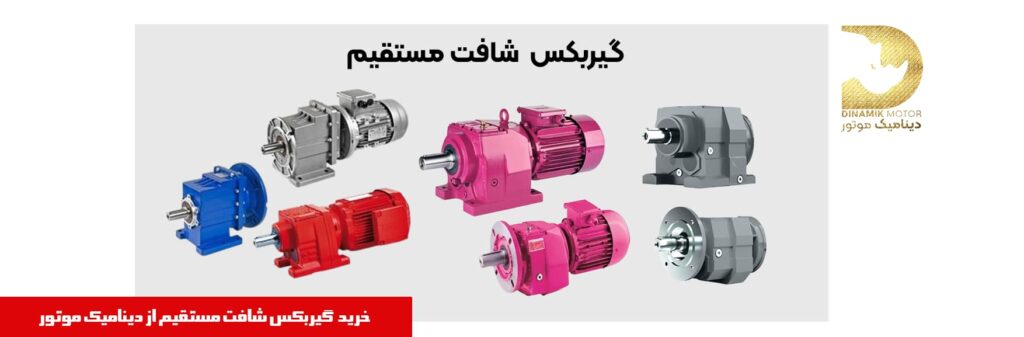

خرید گیربکس شافت مستقیم

برای خرید گیربکس شافت مستقیم باید به نکات فنی و عملکردی توجه ویژه داشت.خرید گیربکس شافت مستقیم با طراحی هلیکال و راندمان بالا، برای کاربردهای صنعتی مانند نوار نقاله، خطوط تولید، میکسر و تجهیزات سنگین بسیار مناسب است. هنگام خرید گیربکس شافت مستقیم، انتخاب نسبت تبدیل مناسب، توان مورد نیاز، نوع نصب (پایه‌دار یا فلنج‌دار) و برند معتبر اهمیت زیادی دارد. این نوع گیربکس هلیکال به دلیل انتقال قدرت مستقیم و بدون زاویه، استهلاک کمتری داشته و عمر کاری بالایی دارد. اگر به دنبال عملکرد پایدار و کم‌صدا هستید، خرید گیربکس شافت مستقیم انتخابی مطمئن خواهد بود. پیشنهاد می‌شود قبل از اقدام به خرید موتور گیربکس شافت مستقیم، با مشاور فنی متخصص مشورت کرده تا مدلی دقیق و متناسب با نیاز خود انتخاب کنید. برای دریافت مشاوره و قیمت گیربکس شافت مستقیم ، همین حالا با کارشناسان فروش تماس بگیرید.

نکات خرید گیربکس هلیکال شافت مستقیم

هنگام خرید گیربکس شافت مستقیم، توجه به چندین نکته فنی و عملی می‌تواند به شما کمک کند تا بهترین انتخاب را با توجه به نیازهای خاص خود داشته باشید. در اینجا به برخی از نکات مهم خرید موتور گیربکس شافت مستقیم اشاره می‌کنیم:

1️⃣ تعیین توان موتور و گشتاور خروجی

2️⃣ تعیین نسبت تبدیل مورد نیاز

3️⃣ نحوه نصب و قرارگیری الکتروگیربکس شافت مستقیم

4️⃣ جنس بدنه و مقاومت در برابر حرارت و فشار

5️⃣ بررسی برند سازنده گیربکس شافت مستقیم  و گارانتی محصول

با رعایت نکات خرید الکتروگیربکس شافت مستقیم ، می‌توانید گیربکس هلیکال شافت مستقیم مناسب با کارایی بالا، عمر مفید طولانی و هزینه‌های نگهداری کم را برای پروژه‌های خود انتخاب کنید.

قیمت گیربکس شافت مستقیم

قیمت گیربکس شافت مستقیم بسته به عوامل مختلفی مانند برند، مشخصات فنی، جنس بدنه، و قابلیت‌های اضافی متفاوت است. قیمت گیربکس‌ شافت مستقیم برندهای معتبر خارجی مانند Dinamik Motor، SEW، Bonfiglioli و Nord بالاتر از بقیه برندهای تولید کننده است، زیرا این برندها به دلیل کیفیت بالا و دوام طولانی مدت، هزینه بیشتری را در بر می‌گیرند.

از سوی دیگر الکتروگیربکس شافت مستقیم ایرانی مانند شاکرین و شریف معمولاً قیمت مناسب‌تری دارند و برای پروژه‌هایی با بودجه محدود‌تر مناسب‌تر هستند. قیمت گیربکس شافت مستقیم به دلیل استفاده از مواد اولیه داخلی و کاهش هزینه‌های واردات پایین‌تر است.

برای تعیین قیمت موتور گیربکس شافت مستقیم، لازم است به مشخصات فنی دقیق گیربکس هلیکال شافت مستقیم مانند توان موتور، گشتاور خروجی و نسبت تبدیل توجه کنید. همچنین، مقایسه لیست قیمت‌ موتور گیربکس شافت مستقیم مختلف از تأمین‌کنندگان معتبر و استعلام قیمت گیربکس هلیکال شافت مستقیم به روز می‌تواند به شما در انتخاب بهترین گیربکس شافت مستقیم گزینه با توجه به بودجه کمک کند.

لیست قیمت گیربکس شافت مستقیم

موتور گیربکس شافت مستقیم دور متغییر

موتور گیربکس شافت مستقیم دور متغیر (که معمولاً به آن الکتروگیربکس با تنظیم سرعت متغیر یا موتور گیربکس با سرعت متغیر می‌گویند) یک نوع الکتروموتور است که می‌تواند سرعت چرخش شافت خروجی خود را تنظیم کند. این موتور معمولاً از یک گیربکس و یک الکتروموتور تشکیل شده است که سرعت آن قابل تغییر است.

ویژگی‌های موتور گیربکس شافت مستقیم دور متغییر

1️⃣ تنظیم سرعت متغیر: الکتروگیربکس شافت مستقیم دور متغیر می‌تواند سرعت چرخش شافت خود را در بازه‌ای خاص تنظیم کند، به‌طوریکه با تغییر ورودی یا تغییر تنظیمات، سرعت شافت خروجی تغییر می‌کند.

2️⃣ گیربکس هلیکال شافت مستقیم: گیربکس شافت مستقیم معمولاً به‌صورت چند مرحله‌ای است که می‌تواند نسبت‌های مختلفی برای سرعت‌های مختلف فراهم کند.

3️⃣ کاربردهای مختلف: الکتروموتور با شافت مستقیم و دور متغیر در صنایعی مانند صنعت خودروسازی، پمپ‌ها، نوار نقاله‌ها و تجهیزات تولیدی استفاده می‌شوند.

اصول عملکرد گیربکس شافت مستقیم

گیربکس شافت مستقیم از مجموعه‌ای از چرخ‌دنده‌های مارپیچ (هلیکال) استفاده می‌کند که نیرو را به صورت یکنواخت و خطی از شافت ورودی به شافت خروجی منتقل می‌کنند. در این نوع گیربکس، محور ورودی و خروجی در یک امتداد یا راستا قرار دارند (coaxial) که باعث کاهش میزان هدررفت انرژی در مسیر انتقال نیرو می‌شود.

نیروی مکانیکی تولید شده توسط الکتروموتور از طریق شافت ورودی وارد گیربکس شده و با درگیر شدن چرخ‌دنده‌ها، به صورت چرخشی و با زاویه‌ی تماس پیوسته به چرخ‌دنده خروجی منتقل می‌شود. طراحی مارپیچ این چرخ‌دنده‌ها باعث افزایش سطح تماس و کاهش شوک و ارتعاش در حین کار می‌شود.

نحوه انتقال گشتاور در گیربکس شافت مستقیم

گشتاور (Torque) ورودی از طریق چرخ‌دنده‌ها تقویت یا تضعیف می‌شود، بسته به نوع و نسبت تبدیل دنده‌ها. چرخ‌دنده‌های مارپیچ به دلیل زاویه خاص دندانه‌ها، می‌توانند بارهای بالاتری را نسبت به چرخ‌دنده‌های ساده تحمل کنند. در گیربکس شافت مستقیم، انتقال گشتاور به صورت خطی و یکنواخت است، که منجر به عملکردی نرم و بی‌صدا می‌شود.

این نوع گیربکس‌ها برای انتقال گشتاور بالا با دقت زیاد بسیار مناسب هستند، به‌ویژه در ماشین‌آلاتی که تحت بارهای مکانیکی شدید و مستمر کار می‌کنند.

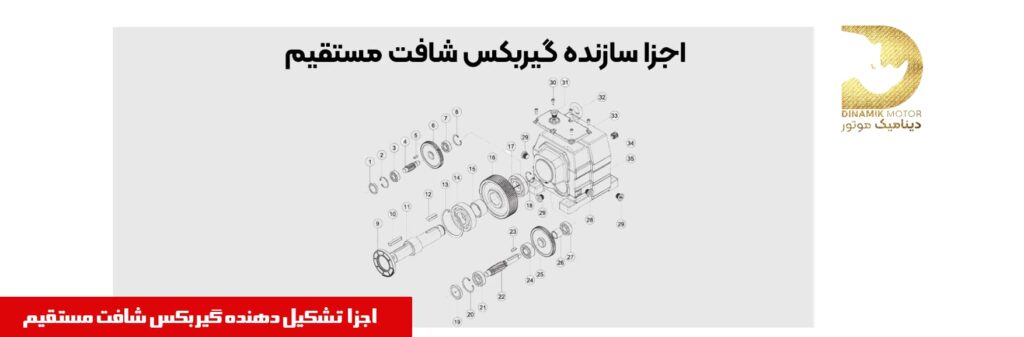

اجزا تشکیل دهنده گیربکس شافت مستقیم

کاهش یا افزایش دور در گیربکس شافت مستقیم

یکی از وظایف اصلی گیربکس‌ها، تبدیل دور (سرعت چرخش) و تغییر گشتاور است. در گیربکس شافت مستقیم:

☑️ کاهش دور: معمول‌ترین کاربرد این نوع گیربکس، کاهش دور خروجی نسبت به دور موتور است. با انتخاب نسبت دندانه‌های بزرگ‌تر در خروجی نسبت به ورودی، سرعت چرخش کاهش یافته و در مقابل گشتاور افزایش می‌یابد. این حالت در کاربردهایی مانند نوار نقاله‌ها، آسیاب‌ها و پرس‌های صنعتی استفاده می‌شود.

☑️ افزایش دور: در برخی موارد خاص (مثلاً در ژنراتورها)، نیاز به افزایش دور خروجی نسبت به ورودی است. گرچه این حالت در گیربکس‌های شافت مستقیم کمتر رایج است، اما با طراحی مناسب امکان‌پذیر می‌باشد.

نکته: مقدار کاهش یا افزایش دور بر اساس نسبت تبدیل گیربکس (Gear Ratio) تعیین می‌شود. به عنوان مثال، نسبت 1:10 به این معنی است که هر 10 دور شافت ورودی منجر به یک دور در شافت خروجی می‌شود.

نسبت تبدیل و تأثیر آن در کاربرد گیربکس شافت مستقیم

تعریف نسبت تبدیل (Gear Ratio)

نسبت تبدیل در گیربکس شافت مستقیم، به نسبت دور ورودی به دور خروجی اشاره دارد و طبق رابطه زیر تعریف می‌شود:

نسبت تبدیل = دور ورودی ÷ دور خروجی

مثلاً اگر موتور با سرعت 1400 دور در دقیقه کار کند و بخواهیم خروجی گیربکس 140 دور در دقیقه باشد، نسبت تبدیل باید برابر با 10:1 باشد.

تأثیر نسبت تبدیل در کاربردهای گیربکس شافت مستقیم

نسبت تبدیل، مستقیماً روی سرعت چرخش، گشتاور خروجی و توانایی تحمل بار تأثیر دارد:

نحوه انتخاب نسبت تبدیل مناسب برای گیربکس شافت مستقیم

برای انتخاب دقیق نسبت تبدیل، به موارد زیر توجه کنید:

1️⃣ آگاهی کامل از دور موتور (RPM) : اغلب الکتروموتور صنعتی با 1400 یا 1500 دور در دقیقه کار می‌کنند.

2️⃣تعیین دور مورد نیاز در خروجی :  انتخاب دور موتور در خروجی ، نیاز بسته به نوع بار و کاربرد دارد  مثلاً:

✅️ نوار نقاله = 50 تا 100 دور بر دقیقه

✅️ میکسر = 30 تا 80 دور

✅️ پمپ = 200 تا 600 دور

محاسبه نسبت تبدیل           نسبت تبدیل = دور موتور / دور مورد نیاز در خروجی

بررسی توان و گشتاور مورد نیاز

اگر بار سنگین است یا گشتاور راه‌اندازی بالاست، بهتر است نسبت کمی بیشتر از مقدار محاسبه شده در نظر گرفته شود.

انواع گیربکس شافت مستقیم

گیربکس شافت مستقیم یکی از پرکاربردترین انواع گیربکس‌های صنعتی است که به دلیل راندمان بالا، نصب آسان و انتقال مستقیم قدرت، در صنایع مختلف جایگاه ویژه‌ای دارد. این نوع گیربکس با استفاده از چرخ‌دنده‌های هلیکال، عملکردی نرم، کم‌صدا و بدون لرزش ارائه می‌دهد. بسته به نوع کاربرد، شرایط نصب و نیاز به گشتاور یا سرعت، گیربکس‌های شافت مستقیم در مدل‌های مختلفی مانند پایه‌دار، فلنج‌دار، دو محور خروجی و مونوبلاک طراحی و تولید می‌شوند. آشنایی با انواع گیربکس شافت مستقیم به انتخاب صحیح و بهینه کمک کرده و موجب افزایش طول عمر و کارایی تجهیزات صنعتی خواهد شد.

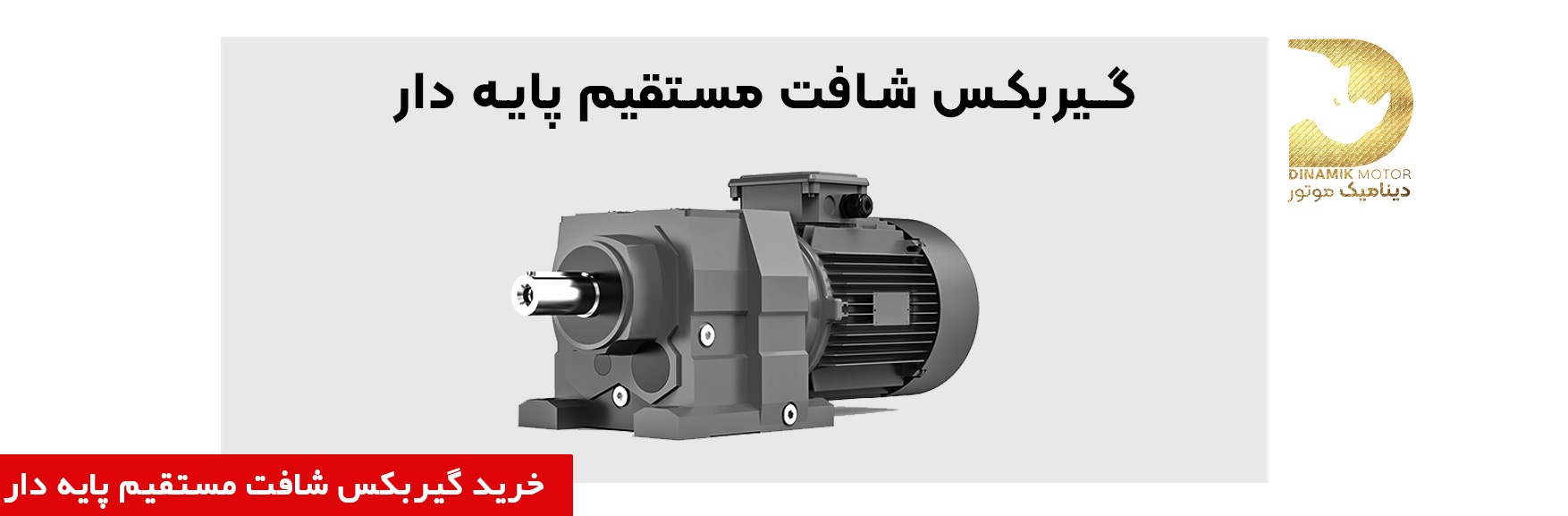

✅️ گیربکس شافت مستقیم پایه دار

گیربکس هلیکال شافت مستقیم پایه‌دار به‌گونه‌ای طراحی شده که نصب آن از طریق پایه‌های زیر گیربکس شافت مستقیم انجام می‌شود. خروجی گیربکس هلیکال شافت مستقیم پایه دار ، شافت‌دار است. برای گیربکس شافت‌مستقیم پایه‌دار، نصب نیز از طریق پایه‌ها انجام می‌گیرد، اما در این مدل، شافت خروجی به‌طور مستقیم از گیربکس خارج می‌شود.

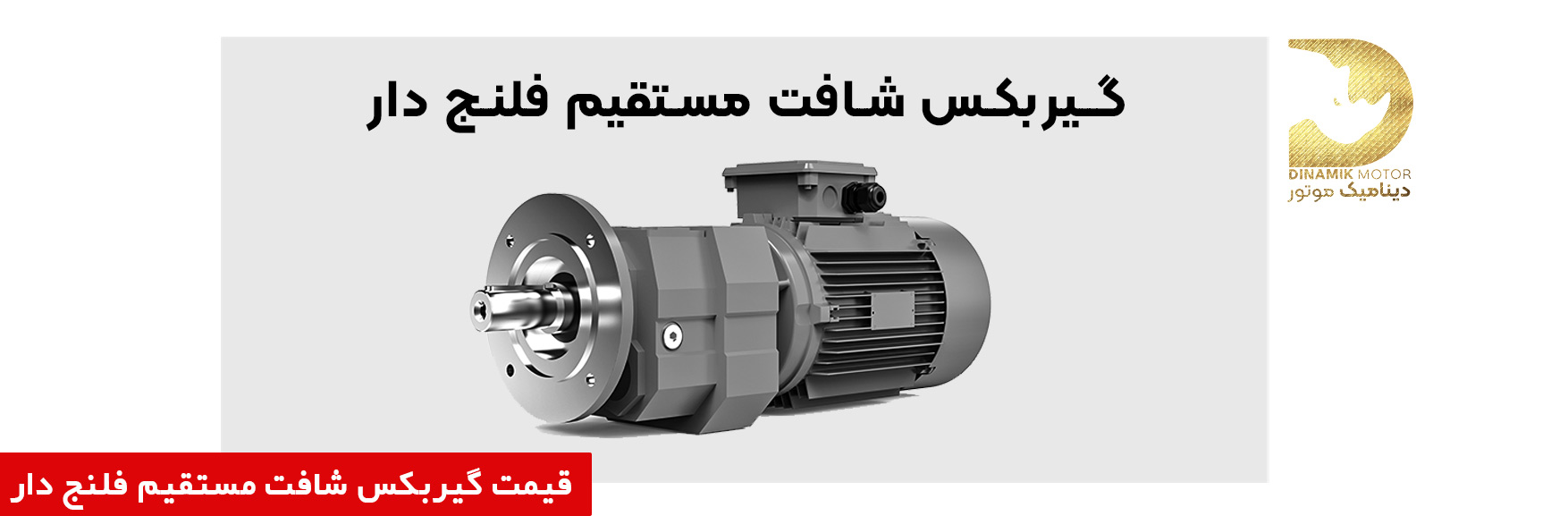

✅️ گیربکس شافت مستقیم فلنج دار

گیربکس هلیکال شافت مستقیم فلنج‌دار بدون پایه طراحی شده است و خروجی آن دارای شفت و فلنج می‌باشد. نصب گیربکس هلیکال فلنج دار از طریق فلنج خروجی آن به‌صورت افقی یا عمودی انجام می‌گیرد. برای گیربکس شافت مستقیم فلنج‌دار، نصب گیربکس نیز از طریق فلنج خروجی آن صورت می‌گیرد، با این تفاوت که شافت خروجی به‌طور مستقیم از گیربکس خارج می‌شود.

✅ گیربکس شفت مستقیم پایه و فلنج دار

گیربکس شافت مستقیم پایه و فلنج‌دار ترکیبی از دو مدل قبلی است و نصب گیربکس شفت مستقیم پایه و فلنج دار به‌صورت همزمان از طریق پایه‌ها و فلنج خروجی انجام می‌شود. این نوع گیربکس را می‌توان به‌صورت عمودی یا افقی استفاده کرد، در حالی که شافت خروجی به‌طور مستقیم از گیربکس خارج می‌شود.

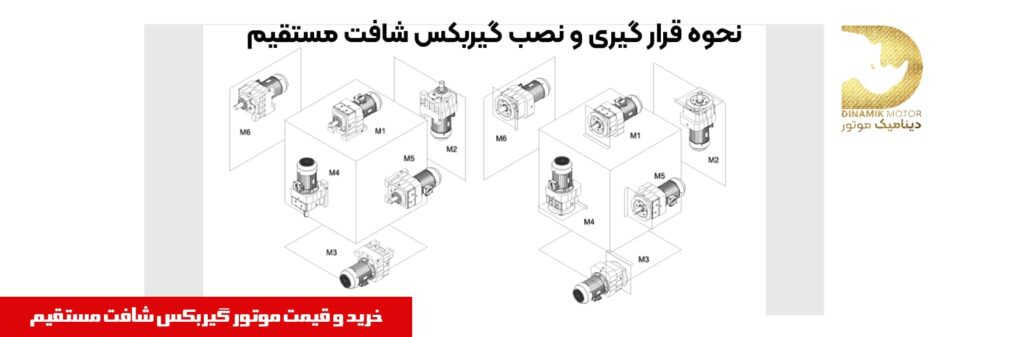

نحوه قرارگیری گیربکس شافت مستقیم

نحوه نصب گیربکس شافت مستقیم در تمام جهات، اعم از افقی و عمودی، را داراست. نحوه نصب گیربکس شافت مستقیم در ادامه توضیح داده شده است.

نگهداری و تعمیر گیربکس شافت مستقیم

کاتالوگ گیربکس هلیکال شافت مستقیم

کاتالوگ گیربکس شافت مستقیم یکی از مهم‌ترین منابع برای انتخاب و استفاده صحیح از گیربکس‌های شافت مستقیم است. این کاتالوگ‌ها شامل مشخصات فنی، ابعاد، نسبت‌های تبدیل و انواع مختلف گیربکس‌ها می‌شوند که به مهندسان و تعمیرکاران کمک می‌کند تا بهترین گزینه را برای نیاز خود انتخاب کنند. با مطالعه دقیق کاتالوگ گیربکس شافت مستقیم، می‌توان به اطلاعاتی نظیر گشتاور، توان و ویژگی‌های خاص هر مدل دست یافت. همچنین، کاتالوگ گیربکس شافت مستقیم به‌عنوان مرجع اصلی برای نصب، نگهداری و تعمیرات گیربکس‌ها عمل می‌کند و تضمین‌کننده عملکرد بهینه آنهاست.

>>>>>دانلود کاتالوگ گیربکس شافت مستقیم<<<<<

در هنگام خرید گیربکس شافت مستقیم، حتماً به گارانتی، خدمات پس از فروش و موجودی قطعات یدکی توجه کنید. فروشگاه های آنلاین معتبر همچون دینامیک موتور می‌توانند مشاوره فنی ارائه دهند و مناسب‌ترین مدل را برای کاربرد شما پیشنهاد دهند. با رعایت این نکات، می‌توان بهترین گیربکس شافت مستقیم را با توجه به نیاز صنعتی خود انتخاب و خریداری کرد.

سوالات متداول

☑️ چه عواملی بر عمر مفید گیربکس شافت مستقیم تاثیر می‌گذارند؟

عواملی مانند انتخاب صحیح توان و دور خروجی، نحوه نصب گیربکس، سطح روغن مناسب، و حفظ بالانس درست گیربکس بر عمر مفید آن تأثیر دارند.

☑️ چگونه باید روغن گیربکس شافت مستقیم را بررسی کرد؟

میزان روغن باید به‌طور منظم بررسی شود. بسته به نوع نصب (افقی یا عمودی)، سطح روغن باید به اندازه‌ای باشد که تمام چرخ‌دنده‌ها را پوشش دهد.

☑️ چطور می‌توان صدای غیرعادی در گیربکس شافت مستقیم را شناسایی کرد؟

صدای غیرعادی معمولاً نشان‌دهنده مشکلاتی مانند خرابی یاتاقان‌ها یا خوردگی دندانه‌های چرخ‌دنده‌ها است. در صورت شنیدن این صداها، باید گیربکس را برای تعمیرات بررسی کرد.
