گیربکس دانخوری بشقابی محصولی برجسته از شرکت دینامیک موتور، یکی از پیشروترین تولیدکنندگان تجهیزات صنعتی و الکتروموتورها در سطح جهانی، است. این گیربکس با طراحی مهندسی‌شده و عملکرد بهینه، راه‌حلی ایده‌آل برای کاربردهای صنعتی سنگین و دقیق ارائه می‌دهد. گیربکس دانخوری، که به‌عنوان گیربکس ماردونی نیز شناخته می‌شود، به دلیل توانایی کاهش سرعت و افزایش گشتاور، در صنایع مختلف از جمله ماشین‌سازی، حمل‌ونقل مواد، و تولید انرژی کاربرد گسترده‌ای دارد.جهت خرید گیربکس صنعتی تا ادامه مقاله با ما همراه باشید.

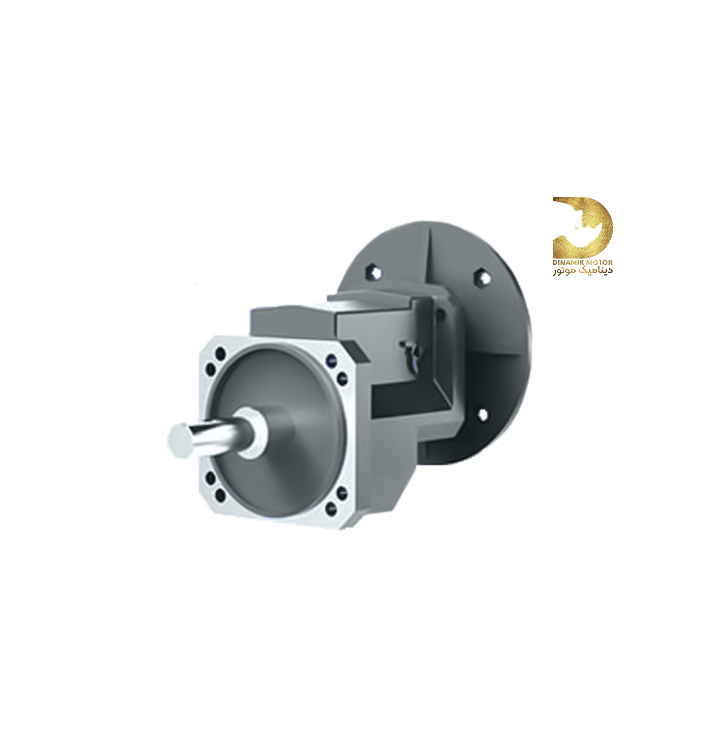

گیربکس دانخوری
مشخصات فنی گیربکس دانخوری بشقابی
گیربکس دانخوری بشقابی دینامیک موتور در مدل‌های متنوعی مانند DS، DS/PC، DY-VS، DS/DS، DS/DSV، DY/DY، و DY/DYV طراحی شده است. مشخصات فنی این محصول به شرح زیر است:
- انواع مدل‌ها: شامل سری‌های DS، DY، و ترکیب‌های مختلف مانند DS/DS و DY/DYV.
- نسبت کاهش سرعت: از 7.5:1 تا 100:1، بسته به مدل و نیاز کاربرد.
- گشتاور خروجی: از ۲۰ نیوتن‌متر تا ۱۵۰۰ نیوتن‌متر، متناسب با اندازه و سری گیربکس.
- قدرت موتور قابل اتصال: از ۰.۱۲ کیلووات تا ۷.۵ کیلووات.
- سرعت ورودی: حداکثر ۱۴۰۰ دور در دقیقه (بسته به موتور متصل).
- جنس بدنه: چدن با مقاومت بالا یا آلومینیوم در مدل‌های سبک‌تر.
- نوع شافت خروجی: شافت توپر یا توخالی، با قطرهای مختلف (از ۲۵ میلی‌متر تا ۶۰ میلی‌متر بسته به مدل).
- نوع اتصال موتور: فلنج استاندارد B5 یا B14، با امکان اتصال مستقیم یا از طریق کوپلینگ.
- روغن‌کاری: استفاده از روغن‌های صنعتی با ویسکوزیته مناسب (مانند ISO VG 320).
- وزن: از ۱۰ کیلوگرم تا ۱۵۰ کیلوگرم، بسته به مدل و اندازه.
- ابعاد کلی: بر اساس مدل ابعاد آن ها متفاوت خواهد بود که در بخش های بعدی به آن ها اشاره خواهیم کرد.
مشخصات گیربکس دانخوری
موقعیت‌های نصب و استفاده گیربکس دانخوری
گیربکس دانخوری بشقابی دینامیک موتور برای نصب در موقعیت‌های مختلف طراحی شده است تا حداکثر انعطاف‌پذیری را در کاربردهای صنعتی فراهم کند.
موقعیت‌های استاندارد:
- افقی (B3): مناسب برای اکثر کاربردهای صنعتی مانند نوار نقاله‌ها.
- عمودی (V5/V6): ایده‌آل برای کاربردهایی که نیاز به نصب عمودی دارند، مانند میکسرها.
- فلنجی (B5): برای اتصال مستقیم به ماشین‌آلات.
توصیه‌های نصب:
- اطمینان از ثابت بودن پایه نصب برای جلوگیری از لرزش.
- بررسی جهت چرخش شافت خروجی قبل از اتصال به ماشین.
استفاده از تکیه‌گاه گشتاور بالا برای کاربردهای خاص مانند بالابرها و جرثقیل‌ها. این موقعیت‌های نصب، گیربکس دانخوری بشقابی را به گزینه‌ای مناسب برای محیط‌های صنعتی با محدودیت‌های فضایی یا نیازهای خاص تبدیل کرده است.
ظرفیت بار گیربکس دانخوری
اطلاعات مربوط به ظرفیت بار (مانند بارهای شعاعی) در این گیربکس به شرایط عملیاتی و نوع شافت بستگی دارد. گیربکس دانخوری بشقابی دینامیک موتور توانایی تحمل بارهای شعاعی بالا را دارد، به‌ویژه در کاربردهایی که نیاز به گشتاور بالا و سرعت پایین است.
این گیربکس برای بارهای سنگین در صنایعی مانند معدن، سیمان، و فولادسازی مناسب است، اما مقادیر دقیق بار شعاعی به مدل خاص و جداول عملکرد (صفحات 9 تا 26) وابسته است.
طراحی و ساختار بدنه گیربکس دانخوری بشقابی
طراحی گیربکس دانخوری بشقابی دینامیک موتور با تمرکز بر دوام و کارایی انجام شده است:
- مواد بدنه: استفاده از چدن یا آلومینیوم با پوشش مقاوم در برابر خوردگی.
- ساختار داخلی: شامل ماردون فولادی سخت‌کاری‌شده و چرخ‌دنده برنزی برای انتقال قدرت نرم و کاهش سایش.
- سیستم خنک‌کننده: طراحی بدنه با پره‌های خنک‌کننده برای دفع حرارت در شرایط کاری سنگین.
- آب‌بندی: استفاده از کاسه‌نمدهای باکیفیت برای جلوگیری از نشت روغن و افزایش عمر مفید. این طراحی، گیربکس را برای محیط‌های صنعتی خشن، مانند کارخانجات با گردوغبار یا رطوبت بالا، مناسب می‌سازد.
عملکرد و کارایی گیربکس دانخوری
گیربکس دانخوری بشقابی به دلیل طراحی ماردونی، عملکردی نرم و بی‌صدا ارائه می‌دهد. ویژگی‌های کلیدی عملکرد آن عبارت‌اند از:
- کاهش سرعت دقیق: نسبت‌های کاهش متنوع برای کنترل دقیق سرعت خروجی.
- راندمان بالا: راندمان تا ۹۰% در شرایط کاری بهینه.
- عملکرد پایدار: توانایی کار مداوم در شرایط بار سنگین بدون افت عملکرد.
- نگهداری آسان: نیاز به تعمیرات کم به دلیل طراحی ساده و روغن‌کاری دائمی. این ویژگی‌ها، گیربکس دانخوری دینامیک موتور را به گزینه‌ای مطمئن برای کاربردهای صنعتی با نیاز به دوام و کارایی بالا تبدیل کرده است.
ویژگی گیربکس دانخوری
مزایای گیربکس دانخوری بشقابی
گیربکس دانخوری بشقابی دینامیک موتور مزایای متعددی دارد که آن را از سایر گیربکس‌ها متمایز می‌کند:
- انعطاف‌پذیری نصب: امکان نصب در موقعیت‌های مختلف بدون نیاز به تغییرات گسترده.
- دوام بالا: طراحی مقاوم برای کار در شرایط سخت صنعتی.
- هزینه نگهداری پایین: کاهش نیاز به تعمیرات مکرر به دلیل کیفیت ساخت بالا.
- عملکرد بی‌صدا: کاهش نویز در مقایسه با گیربکس‌های دنده‌ای دیگر.
- گشتاور بالا: مناسب برای کاربردهای سنگین با نیاز به نیروی زیاد. این مزایا، گیربکس را به گزینه‌ای مقرون‌به‌صرفه و کارآمد برای صنایع مختلف تبدیل کرده است.
کاربردهای گیربکس دانخوری
گیربکس دانخوری بشقابی در صنایع متنوعی کاربرد دارد:
- صنعت معدن: برای حرکت نوار نقاله‌ها و سنگ‌شکن‌ها.
- صنعت سیمان: در آسیاب‌ها و میکسرهای مواد.
- تولید انرژی: در سیستم‌های انتقال قدرت توربین‌های بادی.
- صنایع غذایی: برای میکسرها و دستگاه‌های بسته‌بندی.
- حمل‌ونقل مواد: در بالابرها و جرثقیل‌های صنعتی. این تنوع کاربرد، نشان‌دهنده توانایی گیربکس در پاسخگویی به نیازهای صنعتی پیچیده است.
سوالات متداول
۱- آیا گیربکس دانخوری بشقابی برای محیط‌های مرطوب مناسب است؟
بله، بدنه مقاوم و کاسه‌نمدهای باکیفیت این گیربکس را برای محیط‌های مرطوب و گردوغباری مناسب می‌سازد.
۲- چه نوع روغنی برای گیربکس دانخوری بشقابی توصیه می‌شود؟
روغن‌های صنعتی با ویسکوزیته ISO VG 320 برای عملکرد بهینه توصیه می‌شوند.
۳- آیا این گیربکس برای کاربردهای سرعت بالا مناسب است؟
خیر، این گیربکس برای کاربردهای سرعت پایین و گشتاور بالا طراحی شده است.
