گیربکس شفت مستقیم فلنج‌دار تیپ DF47 یکی از اعضای میانی و بسیار کاربردی سری DAF از گیربکس‌های صنعتی است. این مدل با طراحی مستحکم و توان گشتاوری مناسب، جایگاهی ویژه در کاربردهای نیمه‌سنگین تا سنگین صنعتی پیدا کرده است. تیپ DF47 در میان 13 تیپ موجود از سری DAF در رده متوسط رو به بالا از نظر توان گشتاوری قرار می‌گیرد. این مدل با گشتاور 1550 نیوتن‌متری، بالاتر از تیپ‌هایی مانند DF37 (820 نیوتن‌متر) و DF28 (600 نیوتن‌متر) قرار دارد. اما هنوز با مدل‌های سنگین‌تری نظیر DF57 (3000 نیوتن‌متر)،DF67 (4300 نیوتن‌متر) و DF77 (8000 نیوتن‌متر) فاصله دارد.

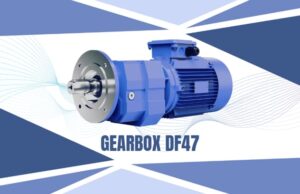

گیربکس شفت مستقیم فلنج‌دار تیپ DF47
مشخصات فنی گیربکس شفت مستقیم فلنج‌دار تیپ DF47
گیربکس شفت مستقیم فلنج‌دار تیپ DF47 با بدنه مونوبلاک (Monoblock) یکپارچه، جمع‌وجور و مقاوم، مناسب فضاهای محدود است. نصب آسان فلنجی‌اش، آن را برای ماشین‌آلات با فضای محدود و نیاز به انتقال دقیق نیرو ایده‌آل می‌سازد. مشخصات فنی این گیربکس به صورت جدول زیر ارائه شده است:
| مشخصات | مقدار |
| گشتاور نامی | 1550 نیوتن‌متر |
| نوع گیربکس | شفت مستقیم با خروجی محور توپر |
| نوع ورودی | فلنج‌دار (B5 و B14)، قابلیت کوپل مستقیم با موتور |
| نسبت تبدیل | قابل ارائه در نسبت‌های متنوع، در محدوده بین 3.83 تا 12921 |
| تعداد طبقات گیربکس | دو یا سه مرحله‌ای در داخل یک محفظه واحد |
| جنس بدنه | چدن با پوشش مقاوم به خوردگی |
| سیستم دنده | دنده‌های مارپیچ با پروفیل سنگ‌خورده جهت کاهش صدا و افزایش راندمان |
| نحوه نصب | قابل نصب به‌صورت پایه‌دار یا فلنج‌دار بسته به نیاز کاربری |
| نوع شافت خروجی | شافت توپر با جای خار استاندارد DIN |
مزایای گیربکس شفت مستقیم فلنج‌دار تیپ DF47
مهم‌ترین مزیت فنی DF47، توانایی انتقال گشتاور متوسط رو به بالا با دنده‌های مارپیچ سنگ‌خورده در ساختار فلنج‌دار یکپارچه برای کاهش لرزش و تلفات مکانیکی است. در ادامه به سایر فواید این مدل اشاره کرده‌ایم:
- کارایی بالا در محدودیت فضای: طراحی فشرده و فلنج‌دار این مدل، برای فضاهای صنعتی با محدودیت در ابعاد نصب، خیلی کارآمد است. فلنج ورودی و خروجی امکان نصب مستقیم روی موتور یا دستگاه هدف را دارد و از نیاز به واسطه‌های مکانیکی می‌کاهد.
- طراحی مونوبلاک: استفاده از طراحی یکپارچه در بدنه موجب افزایش استحکام مکانیکی و جلوگیری از نشت روغن در محل‌های اتصال شده است. این موضوع همچنین تعمیر و نگهداری را تسهیل می‌کند و عمر مفید محصول را بالا می‌برد.
- دنده‌های مارپیچ سنگ‌خورده: دنده‌ها با پروفیل دقیق سنگ‌خورده طراحی شده‌اند که باعث انتقال روان‌تر نیرو، کاهش سطح صدا و افزایش راندمان مکانیکی می‌شود. این ویژگی در کار مداوم بسیار اهمیت دارد.
- امکان سفارشی‌سازی: گیربکس شفت مستقیم فلنج‌دار تیپ DF47 همانند سایر مدل‌های این سری، قابلیت پاسخ به درخواست‌های خاص مشتریان را دارد. این انعطاف‌پذیری، آن را برای صنایع خاص مانند بسته‌بندی، نساجی یا صنایع غذایی مناسب می‌سازد.
- قابلیت افزایش تعداد طبقات: در صورتی که نسبت تبدیل بیشتری نیاز باشد، این مدل قابلیت کوپل با یک گیربکس دیگر تا 6 مرحله را دارد که برای سیستم‌های سنگین با نسبت‌های دور بالا کارآمد خواهد بود.
- نگهداری آسان و حداقل نیاز به سرویس دوره‌ای: طراحی مهندسی‌شده و استفاده از متریال با کیفیت موجب شده این گیربکس نیاز به نگهداری کمی داشته باشد. در صورت استفاده از روان‌کارهای استاندارد، تا مدت‌های طولانی بدون مشکل به کار خود ادامه خواهد داد.
کاربردهای گیربکس شفت مستقیم فلنج‌دار تیپ DF47
این ویژگی سبب شده گیربکس شفت مستقیم فلنج‌دار تیپ DF47 برای ماشین‌آلات نیمه‌سنگین زیر که به گشتاور نسبتاً بالا در ابعادی متوسط نیاز دارند باشد:
- خطوط تولید مواد غذایی و بسته‌بندی
- ماشین‌آلات ساخت‌و‌ساز سبک و متوسط
- سیستم‌های نوار نقاله صنعتی
- میکسرهای صنعتی و تجهیزات ترکیب مواد
- تجهیزات حمل‌و‌نقل داخلی در کارخانه‌ها
- ماشین‌آلات فرآوری چوب و فلزات
نتیجه‌گیری
گیربکس شافت مستقیم تیپ DF47 فلنج‌دار دینامیک موتور با بهره‌گیری از طراحی فنی پیشرفته، ساختار محکم و انعطاف‌پذیری در نصب، یکی از گزینه‌های ایده‌آل برای سیستم‌هایی است که نیاز به گشتاور نسبتاً بالا در ابعادی فشرده دارند. موقعیت این مدل در میانه رده‌های مختلف گیربکس‌های سری DAF باعث شده تا انتخابی منطقی و مقرون‌به‌صرفه برای طیف وسیعی از کاربردهای صنعتی باشد. توانایی ارائه عملکرد مطمئن در کنار قابلیت‌های سفارشی‌سازی، DF47 را به گزینه‌ای قابل اتکا برای مهندسان طراحی مکانیک و برق در صنایع مختلف تبدیل کرده است.
