شرکت دینامیک موتور، یکی از پیشروترین تولیدکنندگان تجهیزات صنعتی و موتور در سطح جهانی، با سابقه‌ای درخشان در طراحی و ساخت گیربکس‌ها و الکتروموتورهای صنعتی، محصولی بی‌نظیر به نام گیربکس عمود بر هم تیپ DK37 را به بازار عرضه کرده است. این گیربکس با طراحی پیشرفته و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای کاربردهای صنعتی متنوع محسوب می‌شود. گیربکس ورودی و خروجی عمود بر هم DK37 به دلیل ساختار منحصربه‌فرد و توانایی انتقال قدرت با کارایی بالا، در صنایع مختلف جایگاه ویژه‌ای پیدا کرده است.جهت خرید گیربکس صنعتی تا ادامه مقاله با ما همراه باشید.

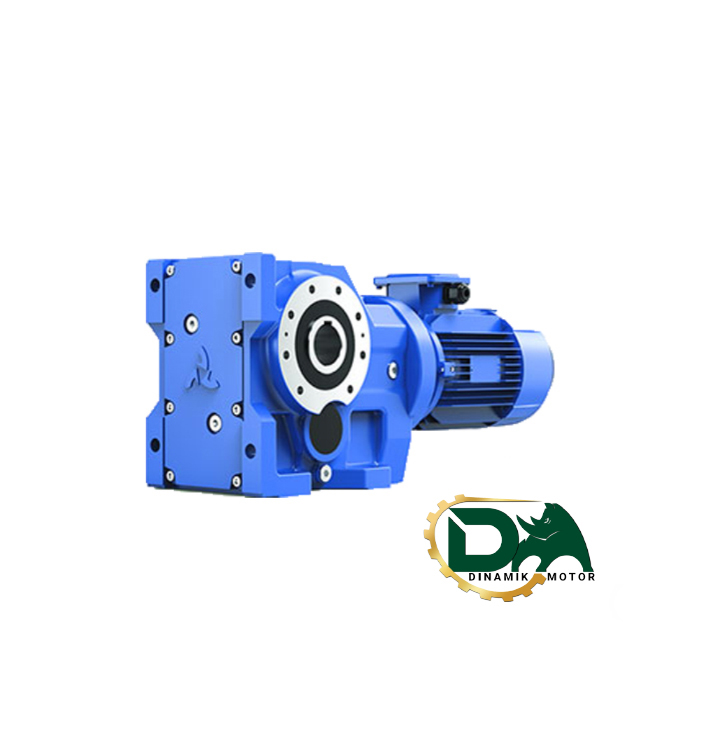

گیربکس عمود بر هم تیپ DK37
مشخصات فنی گیربکس عمود بر هم تیپ DK37
گیربکس عمود بر هم تیپ DK37 از سری محصولات باکیفیت شرکت دینامیک موتور است که با دقت بالا طراحی شده و مشخصات فنی آن به شرح زیر است:
- قدرت حرارتی نامی: ۹ کیلووات
- حداکثر بار شعاعی شفت خروجی: ۶۶۰۰ نیوتن
- حداکثر بار شعاعی شفت ورودی: ۲۲۰۰ نیوتن
ابعاد شفت خروجی:
- فاصله نقطه اعمال بار تا مرکز شفت: ۱۳۸ میلی‌متر
- طول مفید شفت: ۱۰۸ میلی‌متر
ابعاد شفت ورودی:
- فاصله نقطه اعمال بار تا مرکز شفت: ۱۰۵ میلی‌متر
- طول مفید شفت: ۸۰ میلی‌متر
- سرعت ورودی: حداکثر ۱۵۰۰ دور در دقیقه در شرایط کار مداوم
- دمای محیط مجاز: ۲۵ درجه سانتی‌گراد
- ارتفاع نصب: سطح دریا
- سرعت باد اطراف گیربکس: حداقل ۱ متر بر ثانیه برای خنک‌سازی
- عملکرد بدون بار خارجی: بدون نیروهای شعاعی یا محوری اضافی

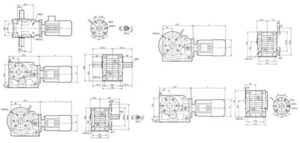

مشخصات گیربکس عمود بر هم تیپ DK37
موقعیت‌های نصب و استفاده گیربکس عمود بر هم تیپ DK37
گیربکس عمود بر هم تیپ DK37 انعطاف‌پذیری بالایی در نصب و استفاده دارد. این محصول برای موقعیت نصب M1 طراحی شده است که به معنای نصب افقی استاندارد است. با این حال، شرکت دینامیک موتور امکان تطبیق آن با سایر موقعیت‌های نصب را نیز فراهم کرده است. این گیربکس می‌تواند در شرایط زیر به‌خوبی عمل کند:
- نصب در فضاهای بسته: با تهویه مناسب (سرعت باد بیش از ۱.۴ متر بر ثانیه)
- نصب در فضای باز: با تهویه عالی (سرعت باد بیش از ۳.۷ متر بر ثانیه)
- کار در دماهای مختلف: از ۱۰ تا ۵۰ درجه سانتی‌گراد با اعمال ضریب تصحیح دما
- کار مداوم یا متناوب: مناسب برای کار مداوم تا ۱۵۰۰ دور در دقیقه یا استفاده کوتاه‌مدت کمتر از ۲ ساعت با دوره‌های استراحت

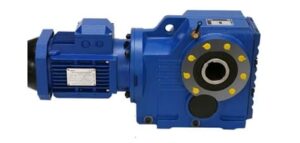

موقعیت نصب و استفاده
ظرفیت بار شفت گیربکس عمود بر هم تیپ DK37
یکی از نقاط قوت گیربکس عمود بر هم تیپ DK37، ظرفیت بالای تحمل بار شفت‌های آن است که به شرح زیر ارائه می‌شود:
- شفت خروجی: حداکثر بار شعاعی ۶۶۰۰ نیوتن در شرایط استاندارد و در مرکز خط شفت
- شفت ورودی: حداکثر بار شعاعی ۲۲۰۰ نیوتن در شرایط بهینه
- بار محوری مجاز: حداکثر بار محوری شفت خروجی تا یک‌پنجم بار شعاعی (۱۳۲۰ نیوتن) و برای شفت ورودی با استفاده از یاتاقان فشاری (در صورت درخواست) قابل افزایش است
این ظرفیت‌ها نشان‌دهنده استحکام و دوام گیربکس عمودی دینامیک موتور DK37 در برابر فشارهای مکانیکی است و آن را برای کاربردهای سنگین صنعتی ایده‌آل می‌سازد.
طراحی و ساختار بدنه گیربکس عمود بر هم تیپ DK37
طراحی گیربکس عمود بر هم تیپ DK37 با تمرکز بر دوام و کارایی انجام شده است. بدنه این گیربکس از مواد باکیفیت و مقاوم ساخته شده که در برابر خوردگی و فشارهای مکانیکی استحکام بالایی دارد. ساختار آن شامل:
- چرخ‌دنده‌های مخروطی: برای انتقال قدرت با زاویه ۹۰ درجه
- شفت‌های مستحکم: شفت ورودی و خروجی با طراحی دقیق برای تحمل بارهای سنگین
- سیستم خنک‌کننده: وابسته به جریان هوا با حداقل سرعت ۱ متر بر ثانیه
- ابعاد بهینه: مناسب برای نصب در فضاهای محدود
این طراحی هوشمندانه باعث شده که گیربکس ورودی و خروجی عمود بر هم DK37 هم کارایی بالایی داشته باشد و هم طول عمر طولانی‌تری نسبت به مدل‌های مشابه ارائه دهد.
عملکرد و کارایی گیربکس عمود بر هم تیپ DK37
گیربکس عمود بر هم تیپ DK37 با قدرت حرارتی ۹ کیلووات، توانایی انتقال قدرت را به‌صورت مؤثر و بدون افت کارایی دارد. این محصول در سرعت ورودی ۱۴۵۰ دور در دقیقه، بسته به نسبت تبدیل، می‌تواند گشتاور و سرعت خروجی متنوعی تولید کند.
عملکرد آن در شرایط استاندارد (دمای ۲۵ درجه و تهویه مناسب) تضمین‌شده است و در صورت استفاده متناوب (کمتر از ۲ ساعت) و استراحت کافی، حتی در دماهای بالاتر نیز کارایی خود را حفظ می‌کند. گیربکس عمودی دینامیک موتور DK37 با روانکاری مناسب، اصطکاک را به حداقل می‌رساند و از گرمای بیش‌ازحد جلوگیری می‌کند.
مزایای گیربکس ورودی و خروجی عمود بر هم DK37
استفاده از گیربکس عمود بر هم تیپ DK37 مزایای متعددی به همراه دارد که آن را از رقبا متمایز می‌کند:
- فضای نصب کم: طراحی عمود، نیاز به فضای افقی را کاهش می‌دهد.
- انتقال قدرت بهینه: زاویه ۹۰ درجه بین ورودی و خروجی، انعطاف‌پذیری در طراحی سیستم را افزایش می‌دهد.
- دوام بالا: ظرفیت بار شعاعی و محوری مناسب برای کارهای سنگین.
- کارایی حرارتی: عملکرد پایدار در شرایط دمایی مختلف با تهویه مناسب.
- انعطاف‌پذیری: قابل استفاده در محیط‌های بسته و باز با تنظیمات ساده.
این مزایا باعث شده که گیربکس عمودی دینامیک موتور DK37 انتخابی اقتصادی و کارآمد برای صنایع مهم باشد.

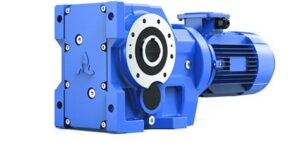

طراحی و ساختار بدنه گیربکس عمود بر هم تیپ DK37
کاربردهای صنعتی گیربکس عمود بر هم تیپ DK37
گیربکس عمود بر هم تیپ DK37 در صنایع مختلف کاربردهای گسترده‌ای دارد، از جمله:
- ماشین‌آلات چوب‌بری: برای انتقال قدرت در دستگاه‌های برش و فرآوری
- تجهیزات بالابر: در آسانسورها و جرثقیل‌های صنعتی
- میکسرهای صنعتی: برای مخلوط کردن مواد سنگین
- نوار نقاله: در خطوط تولید با بار متوسط تا سنگین
- پمپ‌های دنده‌ای: برای سیستم‌های انتقال سیالات
این محصول به دلیل انعطاف‌پذیری و استحکام، در هر محیط صنعتی که نیاز به انتقال قدرت دقیق و قابل اعتماد باشد، عملکردی بی‌نقص ارائه می‌دهد.
سوالات متداول
۱- آیا این گیربکس برای سرعت‌های بالاتر از ۱۵۰۰ دور در دقیقه مناسب است؟ خیر، برای حفظ کارایی و طول عمر، حداکثر سرعت ورودی توصیه‌شده ۱۵۰۰ دور در دقیقه است.
۲- چه نوع روان‌کننده‌ای برای این گیربکس توصیه می‌شود؟ روان‌کننده باید با دمای محیط سازگار باشد و در دماهای خیلی پایین یا بالا از روغن‌های خاص استفاده شود.
۳- آیا امکان سفارشی‌سازی ابعاد شفت وجود دارد؟ بله، شرکت دینامیک موتور با درخواست مشتری می‌تواند تغییراتی در طراحی اعمال کند.
