گیربکس شافت موازی به دلیل طراحی کم‌حجم، راندمان بالا و توانایی انتقال گشتاور زیاد، در صنایع مدرن جایگاه ویژه‌ای دارند. گیربکس شافت موازی DH20 دینامیک موتور محصولی پیشرفته است که با بهره‌گیری از فناوری‌های روز دنیا، نیازهای متنوع صنعتی را برآورده می‌کند. این گیربکس با ساختار مقاوم و عملکرد بهینه، گزینه‌ای ایده‌آل برای کاربردهایی با شرایط کاری سخت است.

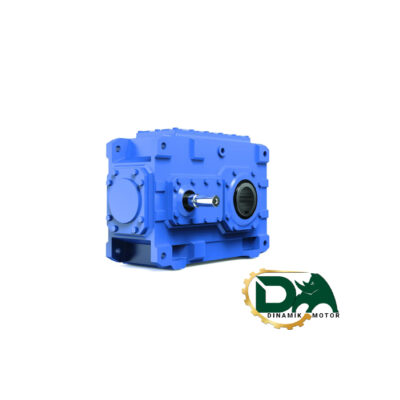

گیربکس شافت موازی DH20
مشخصات گیربکس شافت موازی DH20
گیربکس شفت موازی DH20 دینامیک موتور با مشخصات فنی دقیق و استانداردهای بین‌المللی طراحی شده است. در ادامه، تمامی جزئیات فنی این محصول به‌صورت کامل ارائه می‌شود:
- نوع گیربکس: شافت موازی با دنده‌های هلیکال
- مدل: DH20
- تعداد مراحل دنده: 2 یا 3 مرحله (قابل افزایش تا 6 مرحله با اتصال گیربکس اضافی)
- نسبت تبدیل: از 7.1:1 تا 112:1 (قابل تنظیم بر اساس نیاز پروژه)
- گشتاور خروجی: حداکثر 1800 نیوتن‌متر
- قدرت ورودی: تا 45 کیلووات
- سرعت ورودی: تا 1500 دور در دقیقه
- نوع شفت ورودی: شفت توپر، فلنج استاندارد IEC B5، فلنج IEC B14 یا اتصال مستقیم
- نوع شفت خروجی: شفت توپر، شفت توخالی یا مجهز به کلید گشتاور (Shrink Disc)
- جنس بدنه: چدن ریخته‌گری با طراحی مونوبلوک
- وزن: بسته به پیکربندی، بین 50 تا 80 کیلوگرم
- سیستم روانکاری: روغن معدنی یا مصنوعی (مناسب برای دماهای مختلف)
- سطح نویز: کمتر از 80 دسی‌بل در شرایط استاندارد
- دمای کاری: از ۲۰- تا ۸۰+ درجه سانتی‌گراد
- درجه حفاظت: IP55 (مقاوم در برابر گردوغبار و پاشش آب)
- رنگ بدنه: استاندارد RAL 5010 (آبی)، با امکان سفارشی‌سازی
- گزینه‌های اضافی: فلنج خروجی، بازوی گشتاور، سنسورهای نظارتی دما و ارتعاش
- استانداردها: مطابق با استانداردهای ISO 9001 و CE
موقعیت‌های نصب و استفاده
گیربکس شافت موازی تیپ DH20 دینامیک موتور به دلیل طراحی ماژولار و گزینه‌های متنوع اتصال، در موقعیت‌های مختلف نصب به‌راحتی قابل استفاده است. این گیربکس برای فضاهای محدود و سیستم‌های پیچیده طراحی شده و می‌تواند به‌صورت زیر نصب شود:
- نصب افقی: مناسب برای سیستم‌های نوار نقاله، سنگ‌شکن‌ها و ماشین‌آلات عمومی.
- نصب عمودی: ایده‌آل برای میکسرها و همزن‌ها در صنایع شیمیایی و غذایی.
- نصب با فلنج: اتصال مستقیم به تجهیزات صنعتی با استفاده از فلنج‌های استاندارد.
- نصب با بازوی گشتاور: برای کاربردهایی که نیاز به تحمل بارهای شعاعی بالا دارند، مانند بالابرها.
- نصب معکوس: امکان تنظیم جهت‌گیری گیربکس برای پروژه‌های خاص.
طراحی مونوبلوک این گیربکس، نصب را ساده‌تر کرده و پایداری را در شرایط کاری سنگین افزایش می‌دهد.
مشخصات گیربکس شافت موازی DH20
ظرفیت بار شفت گیربکس شافت موازی DH20
گیربکس شافت موازی DH20 دینامیک موتور توانایی تحمل بارهای شعاعی و محوری قابل توجهی را دارد. ظرفیت بار شفت این گیربکس به شرح زیر است:
- بار شعاعی شفت خروجی: تا 15000 نیوتن (بسته به نوع شفت و پیکربندی)
- بار محوری شفت خروجی: تا 3000 نیوتن (با توجه به جهت بار و شرایط کاری)
- بار شعاعی شفت ورودی: تا 5000 نیوتن (با توجه به نوع اتصال ورودی)
طراحی و ساختار بدنه گیربکس شافت موازی DH20
طراحی گیربکس شافت موازی DH20 بر پایه مهندسی دقیق و با هدف افزایش دوام و کارایی انجام شده است. ویژگی‌های کلیدی طراحی و ساختار بدنه عبارت‌اند از:
- بدنه مونوبلوک: بدنه یکپارچه از چدن ریخته‌گری با مقاومت بالا در برابر تنش‌های مکانیکی و ارتعاشات.
- دنده‌های هلیکال: دنده‌های مارپیچ با دقت بالا برای انتقال قدرت نرم، کم‌صدا و با راندمان تا 98%.
- سیستم آب‌بندی پیشرفته: کاسه‌نمدهای مقاوم برای جلوگیری از نشت روغن و ورود آلاینده‌ها.
- ساختار ماژولار: امکان افزودن مراحل دنده یا تغییر شفت‌ها برای تطبیق با نیازهای خاص.
- خنک‌سازی بهینه: پره‌های خنک‌کننده روی بدنه برای دفع حرارت در شرایط کاری مداوم.
- یاتاقان‌های تقویت‌شده: استفاده از بلبرینگ‌های باکیفیت برای تحمل بارهای سنگین و افزایش عمر مفید.
عملکرد و کارایی گیربکس شافت موازی تیپ DH20
گیربکس شافت موازی تیپ DH20 دینامیک موتور با راندمان بالا و عملکرد پایدار، برای کاربردهای صنعتی سنگین طراحی شده است. ویژگی‌های عملکردی این گیربکس شامل موارد زیر است:
- راندمان انرژی: راندمان تا 98%، که مصرف انرژی را کاهش داده و هزینه‌های عملیاتی را به حداقل می‌رساند.
- انتقال قدرت نرم: دنده‌های هلیکال، شوک‌های مکانیکی را کاهش داده و عمر تجهیزات متصل را افزایش می‌دهند.
- عملکرد کم‌صدا: سطح نویز کمتر از 80 دسی‌بل، مناسب برای محیط‌های حساس به صدا.
- پایداری در شرایط سنگین: توانایی کار مداوم در بارهای بالا و دماهای متنوع.
- نگهداری کم: سیستم روانکاری پیشرفته، نیاز به تعمیرات دوره‌ای را کاهش می‌دهد.
این گیربکس برای کاربردهایی با سرعت خروجی پایین و گشتاور بالا، مانند نوار نقاله‌ها و میکسرها، عملکردی بی‌نقص ارائه می‌دهد.
مزایای گیربکس شافت موازی DH20
گیربکس شافت موازی DH20 دینامیک موتور به دلیل ویژگی‌های برجسته، انتخابی رقابتی در بازار تجهیزات صنعتی است. مزایای اصلی این محصول عبارت‌اند از:
- راندمان بالا: کاهش اتلاف انرژی و افزایش بهره‌وری سیستم.
- دوام طولانی: بدنه مونوبلوک و مواد باکیفیت، مقاومت در برابر سایش و خوردگی را تضمین می‌کنند.
- انعطاف‌پذیری نصب: گزینه‌های متنوع اتصال و نصب برای تطبیق با فضاهای محدود.
- عملکرد کم‌صدا: مناسب برای محیط‌های کاری که نیاز به کاهش نویز دارند.
- نگهداری ساده: طراحی ماژولار و سیستم روانکاری پیشرفته، هزینه‌های نگهداری را کاهش می‌دهند.
کاربردهای گیربکس شافت موازی تیپ DH20 دینامیک موتور
گیربکس شافت موازی تیپ DH20 دینامیک موتور در صنایع مختلف به دلیل توانایی مدیریت بارهای سنگین و انعطاف‌پذیری در طراحی کاربرد دارد. مهم‌ترین کاربردهای این گیربکس عبارت‌اند از:
- صنایع معدنی و سیمان: انتقال قدرت در نوار نقاله‌ها، سنگ‌شکن‌ها و آسیاب‌ها.
- صنایع شیمیایی و غذایی: استفاده در میکسرها، همزن‌ها و سیستم‌های پرکن.
- صنایع بسته‌بندی: تأمین حرکت دقیق در دستگاه‌های برش، بسته‌بندی و لیبل‌زنی.
- صنایع کاغذ و پلاستیک: انتقال قدرت در دستگاه‌های اکسترودر و شکل‌دهی.
- سیستم‌های بالابر و جرثقیل: مدیریت بارهای سنگین در بالابرهای صنعتی.
طراحی ماژولار این گیربکس، آن را برای پروژه‌های سفارشی و خاص نیز مناسب می‌سازد.
کاربرد های گیربکس شافت موازی DH20
سوالات متداول
۱- آیا گیربکس شافت موازی DH20 برای محیط‌های با رطوبت بالا مناسب است؟ بله، با درجه حفاظت IP55، این گیربکس در برابر رطوبت و گردوغبار مقاوم بوده و برای محیط‌های مرطوب مناسب است. ۲- چه نوع روغنی برای روانکاری این گیربکس باید استفاده شود؟ روغن معدنی یا مصنوعی با ویسکوزیته مناسب، بسته به دمای محیط و شرایط کاری، توصیه می‌شود. ۳- آیا امکان افزودن سنسورهای نظارتی به گیربکس وجود دارد؟ بله، می‌توان سنسورهای دما و ارتعاش را برای نظارت بر عملکرد گیربکس نصب کرد.
