گیربکس فلنج‌دار شافت مستقیم DF10 یکی از اعضای پایه‌ای و مهم در خانواده‌ی گیربکس‌های سری DAF به شمار می‌آید. این سری که شامل 13 تیپ مختلف از DAF00 تا DAF97 می‌باشد، توانایی تأمین گشتاورهایی از 82 تا 18000 نیوتن‌متر را دارد. در این میان، مدل DF10 با توان تولید گشتاور 140 نیوتن‌متر، یکی از مدل‌های ابتدایی اما کاربردی برای صنایع سبک و شرایط کاری با بار متوسط محسوب می‌شود. طراحی مهندسی دقیق، ابعاد فشرده و قابلیت نصب فلنجی این مدل، آن را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل کرده که نیاز به انتقال گشتاور با دقت و اطمینان بالا دارند.جهت خرید گیربکس شافت مستقیم تا ادامه مقاله با ما همراه باشید.

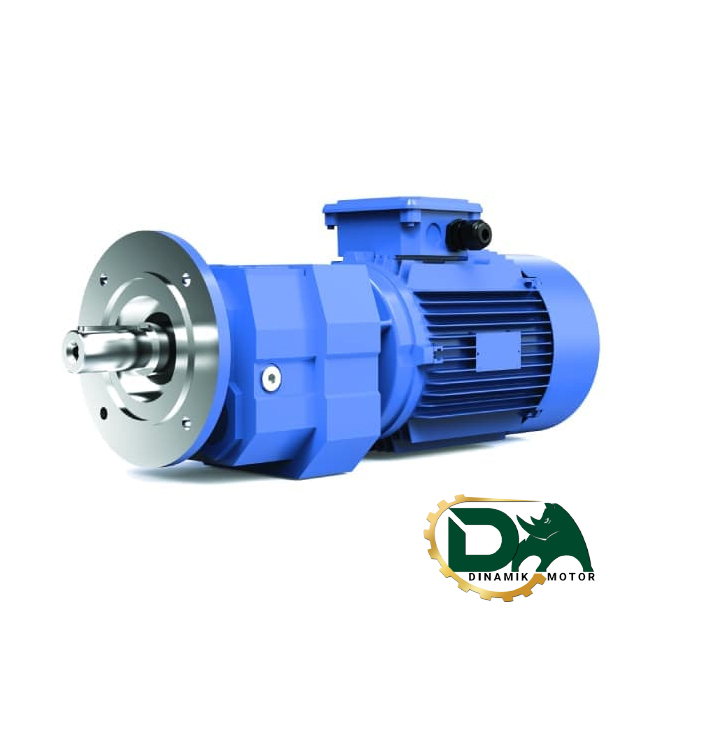

گیربکس فلنج‌دار شافت مستقیم DF10
مشخصات فنی گیربکس فلنج‌دار شافت مستقیم DF10
جدول زیر گیربکس شافت مستقیم فلنج دار برای مهندسان طراح، واحدهای فنی و تعمیرات صنعتی که دنبال انتخاب دقیق و سریع گیربکس مناسب با شرایط پروژه‌شان هستند، خیلی مفید است:
| عنوان مشخصه | توضیحات |
| حداکثر گشتاور خروجی | 140 نیوتن‌متر |
| نوع طراحی | گیربکس حلزونی با دنده‌های مارپیچ. |
| آرایش محوری | ورودی و خروجی موازی با شافت توپر |
| جنس پوسته | چدن مقاوم به تنش و خوردگی. |
| نوع نصب | فلنج‌دار B14 و B5 |
| تعداد مراحل انتقال | دو یا سه مرحله در یک پوسته‌ی یکپارچه. |
| نسبت تبدیل (i) | متغیر از 3.83 تا 12921 بسته به نوع کاربرد. |
| سیستم آب‌بندی | پیشرفته و بدون نشت روغن و مقاوم به گرد‌و‌غبار |
| سطح صدا | بسیار پایین به دلیل دنده‌های ماشین‌کاری شده با پروفیل دقیق. |
| سیستم خنک‌کاری | پسیو، بدون نیاز به تجهیزات جانبی در مدل‌های کوچک |
| وزن تقریبی | سبک با امکان نصب روی انواع تجهیزات بدون نیاز به زیرسازه‌ی تقویتی. |
| سازگاری اتصالات ورودی | امکان اتصال مستقیم به موتور یا از طریق فلنج IEC B5 و IEC B14. |
مزایای فنی گیربکس فلنج‌دار شافت مستقیم DF10
مهم‌ترین مزیت گیربکس فلنج‌دار شافت مستقیم DF10، انتقال گشتاور پایدار با راندمان بالا و صدای کم در قالبی فشرده و یکپارچه است. در کل محبوبیت این مدل به دلایل زیر برمی‌گردد:
- طراحی فشرده با نصب آسان: این گیربکس با طراحی یکپارچه (monoblock) و امکان نصب فلنجی در فضاهای محدود نیز به‌راحتی قابل استفاده است. همچنین با خروجی شافت مستقیم آن انتقال گشتاور بدون افت محسوس و با راندمان بالا انجام می‌گیرد.
- مناسب برای بارهای سبک تا متوسط: این مدل با گشتاور اسمی 140 نیوتن‌متری، برای خطوط تولید سبک، نقاله‌های کوچک، ماشین‌آلات بسته‌بندی، سیستم‌های حمل مواد و کاربردهایی با سیکل‌های کاری پیوسته انتخاب می‌شود.
- فلنج‌دار بودن و انعطاف در نصب: گیربکس فلنج‌دار شافت مستقیم DF10 بدون نیاز به تطبیق اضافی، قابلیت اتصال به موتورهای استاندارد را دارد. کاربران با فلنج‌های استاندارد IEC در دو سایز B14 و B5 می‌توانند آن را به طیف گسترده‌ای از الکتروموتورها متصل نمایند.
- کیفیت ساخت بالا و طول عمر بالا: استفاده از دنده‌های مارپیچ ماشین‌کاری شده با پروفیل دقیق و عملیات حرارتی بهبود یافته، استحکام مکانیکی، مقاومت به سایش را ارتقا داده و سطح صدا در زمان عملکرد را کم می‌کند.
- قابلیت سفارشی‌سازی: در صورت نیاز مشتری، گیربکس با ورودی‌های خاص، پوسته‌های مقاوم‌تر یا نسبت‌های تبدیل سفارشی تولید می‌شود.
- پیشرفته بودن سیستم آب‌بندی: جلوگیری از نشت روغن و ورود گرد‌و‌غبار باعث می‌شود گیربکس دیرتر کثیف شود، روغن‌کاری‌اش بیشتر دوام بیاورد و کمتر نیاز به سرویس و توقف کاری داشته باشد.
کاربرد گیربکس شفت مستقیم دینامیک فلنج‌دار DF10
گیربکس فلنج‌دار شافت مستقیم DF10 از نظر توان گشتاور در جایگاه سوم از پایین در جدول این سری قرار دارد. بنابراین این گیربکس بیشتر برای استفاده می‌شود که نه خیلی ساده‌اند و نه کاملاً صنعتی. در ادامه به مثال‌هایی از کاربردهای این گیربکس اشاره شده است:
- دستگاه‌های بسته‌بندی مواد غذایی و دارویی
- خطوط مونتاژ سبک و نیمه‌اتوماتیک
- نقاله‌های کوچک در صنایع سبک
- تجهیزات اندازه‌گیری و آزمایشگاهی
- ماشین‌آلات چاپ و برش کاغذ
- نوار نقاله‌ها در کارگاه‌های متوسط و کوچک
جمع‌بندی
گیربکس شفت مستقیم دینامیک فلنج‌دار DF10 ترکیبی است از طراحی دقیق، ابعاد فشرده و عملکرد مطمئن برای طیف گسترده‌ای از کاربردهای سبک صنعتی. این مدل با قابلیت نصب فلنجی، راندمان بالا و حداقل نیاز به نگهداری، مخصوصاً در صنایعی که فضا، وزن و دقت اهمیت بالایی دارند، کاملاً مقرون‌به‌صرفه و کاربردی محسوب می‌شود. طراحی مقاوم آن با پوسته‌ی چدنی در کنار دنده‌های دقیق، نوید یک سیستم انتقال قدرت پایدار، کم‌صدا و با عمر بالا را می‌دهد که پاسخگوی نیازهای فنی امروزی صنایع مدرن است.
