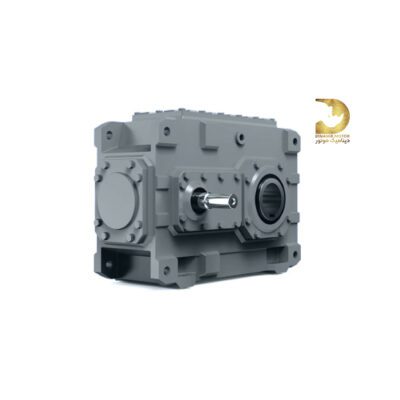

گیربکس هلیکال چیست؟

گیربکس هلیکال ( به انگلیسی Helical gearbox ) یکی از اجزای کلیدی در بسیاری از سیستم‌های صنعتی و خط تولید است گیربکس هلیکال یکی از انواع گیربکس صنعتی کاهنده است که برای انتقال قدرت و تغییر سرعت با استفاده از چرخ دنده مارپیچ (هلیکال) از یک شافت به شافت دیگر استفاده می‌شود. چرخ دنده گیربکس هلیکال نسبت به سایر چرخ دنده ها و برای خرید گیربکس صنعتی عملکرد بهینه ای دارد. این محصول به دلیل طراحی خاص خود، مزایای زیادی نسبت به سایر انواع گیربکس‌ها دارد. درادامه مطلب به بررسی گیربکس هلیکال، انواع مختلف گیربکس صنعتی هلیکال، مزایای ، نحوه خرید گیربکس هلیکال و نکات مهم برای انتخاب بهترین گیربکس هلیکال خواهیم پرداخت.

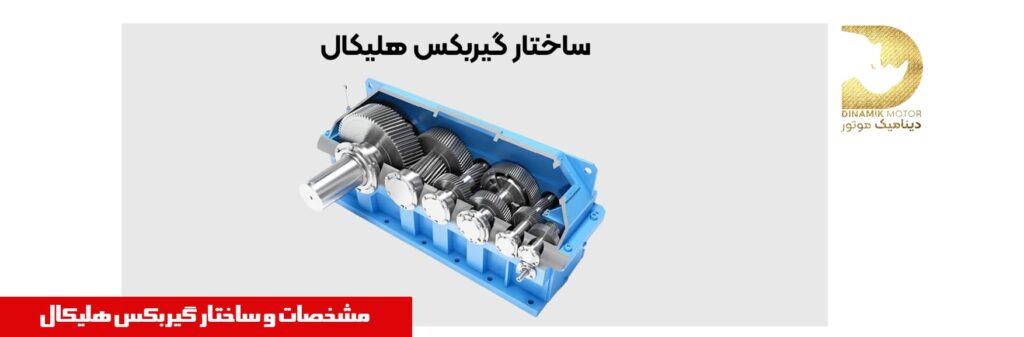

تعریف و ساختار فنی گیربکس هلیکال

گیربکس هلیکال دارای چرخ‌دنده‌هایی با دندانه‌های مارپیچی است که زاویه‌دار نسبت به محور شافت قرار گرفته‌اند. این ساختار باعث می‌شود تا تماس دندانه‌ها به‌صورت تدریجی و پیوسته انجام شود که به کاهش ضربه، افزایش عمر و بهبود انتقال نیرو کمک می‌کند.

مکانیزم انتقال قدرت در گیربکس هلیکال

در این گیربکس هلیکال، دندانه‌ها با هم تداخل زاویه‌دار دارند که منجر به تماس چندنقطه‌ای و توزیع یکنواخت نیرو می‌شود. این ویژگی، راندمان بالا و عملکردی آرام و بی‌صدا را به همراه دارد.

گیربکس‌ هلیکال از دو یا چند زوج چرخ‌دنده هلیکال تشکیل شده‌اند که به‌طور دقیق درگیر می‌شوند. دندانه‌های این چرخ‌دنده‌ها به‌صورت تدریجی در تماس قرار می‌گیرند که باعث کاهش ضربه، لرزش و لقی در مقایسه با  انواع گیربکس‌ صنعتی می‌شود. برای افزایش عمر مفید و بهبود کارایی گیربکس ، چرخ‌دنده‌ها معمولاً از جنس فولاد مقاوم ساخته می‌شوند. از سوی دیگر، پوسته گیربکس اغلب از چدن تولید می‌شود که موجب استحکام بیشتر و کاهش فشار بر قطعات داخلی می‌شود. از مهم‌ترین مزیت‌های گیربکس هلیکال می‌توان به راندمان بالا و انتقال قدرت یکنواخت اشاره کرد. اما به دلیل طراحی پیچیده‌تر، هزینه تولید این نوع گیربکس‌ها نسبت به مدل‌های ساده بیشتر است. علاوه بر این، زاویه دندانه‌های هلیکال باعث ایجاد بار محوری رانشی می‌شود که باید با استفاده از بلبرینگ‌های تماس زاویه‌ای کنترل گردد.

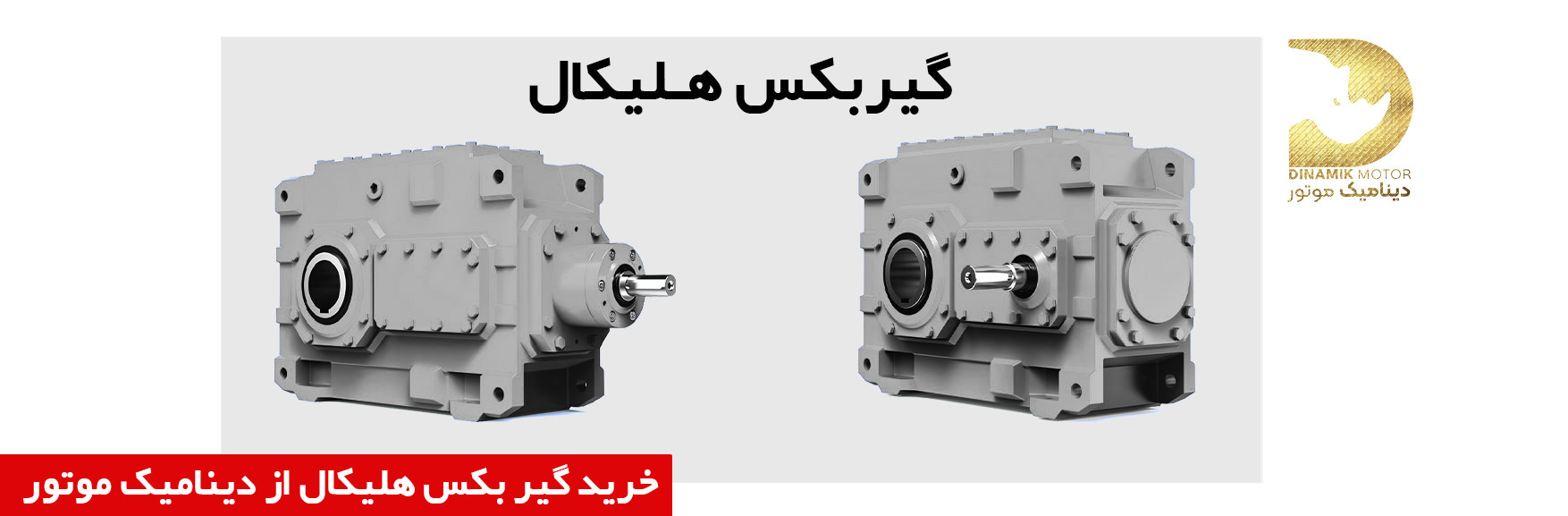

خرید گیربکس هلیکال | خرید گیربکس هلیکال ترک

برای خرید گیربکس هلیکال با بهترین کیفیت و قیمت، انتخاب محصول از برندهای معتبر اهمیت زیادی دارد. خرید گیربکس هلیکال ترک به دلیل طراحی خاص خود، راندمان بالا، انتقال قدرت نرم و کاهش نویز در بسیاری از صنایع استفاده می‌شود. هنگام خرید گیربکس هلیکال، به گشتاور، سرعت ورودی و خروجی و نوع شافت توجه کنید. همچنین، مواد ساخت (مانند فولاد برای چرخ‌دنده‌ها و چدن برای پوسته) و گارانتی محصول را بررسی کنید. با مقایسه لیست قیمت گیربکس هلیکال و مشاوره تخصصی از دینامیک موتور، بهترین گزینه را برای نیازهای صنعتی خود انتخاب کنید.

اگر قصد خرید گیربکس هلیکال دارید، انتخاب محصول مناسب می‌تواند تأثیر زیادی در کارایی و بهره‌وری سیستم‌های صنعتی شما داشته باشد. برای خرید گیربکس هلیکال، لازم است به چند نکته مهم توجه کنید:

1- محاسبه دقیق گشتاور و سرعت مناسب با توجه نیاز صنعتی

2-جنس بدنه و کیفیت ساخت گیربکس

3- توجه به نوع این محصول

4-گشتاور خروجی

5-توجه به عوامل محیطی فضا کافی

6-برند تولیدکننده

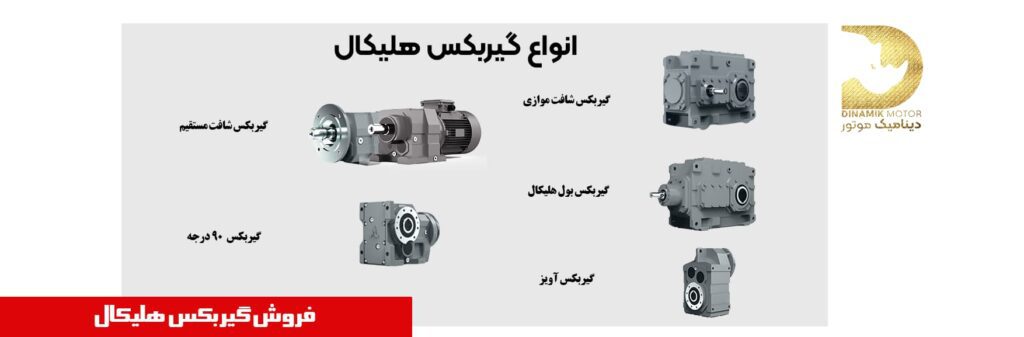

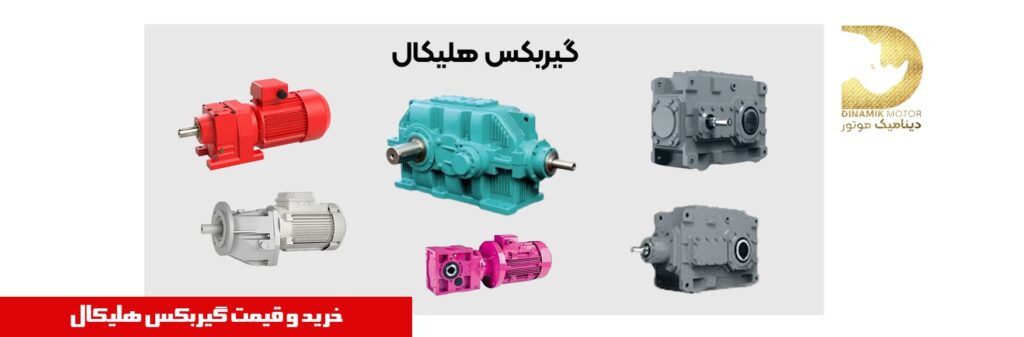

انواع گیربکس هلیکال

هر یک از انواع گیربکس هلیکال مشخصات فنی منحصربه‌فردی داشته و برای کاربردهای خاصی طراحی شده‌اند.انواع گیربکس هلیکال بر اساس محل قرارگیری شفتها، شکل ظاهری و کاربرد آن در صنعت به 4 دسته کلی تقسیم‌بندی می‌شوند:

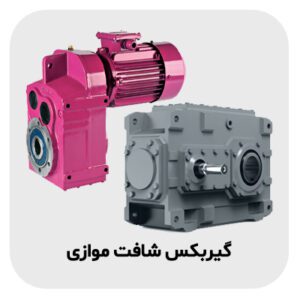

1-گیربکس شافت موازی

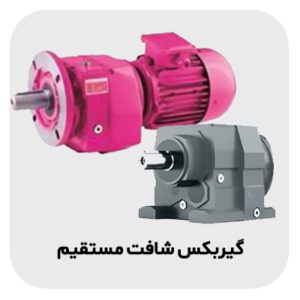

2-گیربکس هلیکال شافت مستقیم

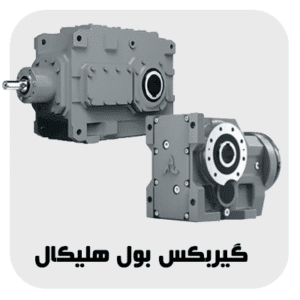

3- گیربکس بول هلیکال

4-گیربکس هلیکال آویز

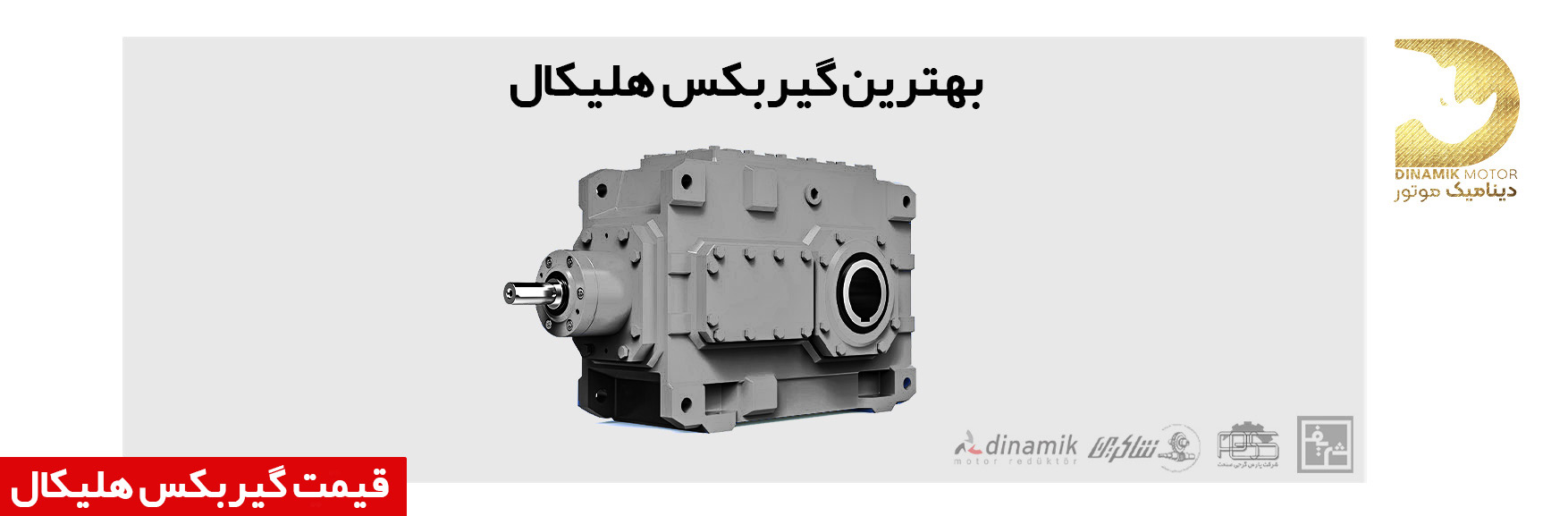

بهترین برندهای گیربکس هلیکال

این محصول به دلیل عملکرد نرم، بازده بالا و توانایی انتقال گشتاور بالا، در صنایع مختلفی ازجمله خودروسازی، صنایع معدنی، تولید و حمل‌ونقل استفاده می‌شوند. بهترین برندهای گیربکس هلیکال  برا ی خرید گیربکس هلیکال شامل موارد زیر هستند:

قیمت گیربکس هلیکال | قیمت گیربکس هلیکال ترک

گیربکس‌های هلیکال یکی از اجزای مهم در بسیاری از صنایع هستند و قیمت گیربکس هلیکال تحت تأثیر چندین عامل قرار دارد. در ادامه مطلب به بررسی مهم‌ترین عوامل تأثیرگذار بر قیمت گیربکس‌های هلیکال می‌پردازیم:

برند تولیدکننده گیربکس هلیکال

برند تولیدکننده یکی از عوامل اصلی در تعیین قیمت گیربکس هلیکال  است. برندهای معروف و معتبر جهانی مانند SEW Eurodrive، Siemens، و Bonfiglioli معمولاً قیمت بالاتری دارند. این برندها به دلیل استفاده از فناوری‌های پیشرفته، دقت در طراحی، و کیفیت بالای ساخت، جزء گزینه‌های گران‌قیمت محسوب می‌شوند. از طرف دیگر، برندهای داخلی و چینی که تولیدات مقرون‌به‌صرفه‌تری دارند، ممکن است انتخاب مناسبی برای کاربردهای با نیازهای کمتر باشند.

نوع گیربکس هلیکال

نوع گیربکس نیز تأثیر زیادی بر قیمت و خرید گیربکس هلیکال دارد. این مدل گیربکس ها به دسته‌های مختلفی تقسیم می‌شوند که برخی از آن‌ها برای کاربردهای سنگین‌تر طراحی شده‌اند.

گیربکس‌های شفت موازی

این گیربکس‌ها معمولاً برای تحمل توان‌های بالاتر و کاربردهای سنگین‌تر ساخته می‌شوند و به‌طور طبیعی قیمت بالاتری دارند.

گیربکس‌های بول هلیکال

به دلیل استفاده از دنده‌های پینیون کرانویل در این مدل‌ها، قیمت بیشتری دارند.

گیربکس‌های آویز و شفت مستقیم

این گیربکس‌ها به دلیل طراحی ساده‌تر و کاربردهای عمومی‌تر، قیمت کمتری دارند.

سایز گیربکس های هلیکال

یکی دیگر از عوامل مهم در تعیین قیمت، سایز گیربکس است. گیربکس‌های هلیکال با سایز بزرگتر معمولاً برای کاربردهای صنعتی سنگین‌تر طراحی می‌شوند که نیاز به انتقال توان بالاتری دارند. این گیربکس‌ها به دلیل سایز بزرگ‌تر و قدرت بیشتر، قیمت بالاتری خواهند داشت جهت خرید گیربکس هلیکال و مشاوره گیربکس صنعتی می توانید با کارشناسان واحد فروش دینامیک موتور در تماس باشید.

نسبت تبدیل گیربکس

در گیربکس‌های هلیکال، نسبت تبدیل یکی از فاکتورهای کلیدی در تعیین قیمت است. گیربکس‌ها به‌صورت تک استیج تا 5 استیج قابل سفارش هستند. گیربکس‌هایی که از چندین استیج (مرحله) برای کاهش سرعت و افزایش گشتاور استفاده می‌کنند، مانند گیربکس‌های 5 استیج، قیمت بالاتری دارند.

کیفیت ساخت و مواد اولیه

کیفیت ساخت و مواد اولیه نیز تأثیر زیادی بر قیمت و خرید گیربکس‌های هلیکال دارد. استفاده از مواد با کیفیت بالا و تکنولوژی‌های پیشرفته، باعث افزایش قیمت گیربکس‌ها می‌شود. این مواد باعث می‌شوند گیربکس‌ها مقاوم‌تر در برابر سایش، فشار و دما باشند و عمر مفید آن‌ها بیشتر گردد.

جهت دریافت لیست قیمت گیربکس هلیکال  و خرید گیربکس هلیکال می تواند با کارشناسان واحد فروش دینامیک موتور با شماره تلفن 02133902025 در تماس باشید.

کاربردهای گیربکس هلیکال در صنعت

در خطوط انتقال مواد خام در صنایع فولاد، گیربکس‌های هلیکال به دلیل تحمل گشتاور بالا و دوام طولانی، به‌طور گسترده‌ای استفاده می‌شوند. همچنین در سیستم‌های اکسترودر و همزن‌های صنعتی، عملکرد نرم و یکنواخت آن‌ها اهمیت دارد.

✔️ فولاد و فلزات سنگین

✔️ خطوط تولید سیمان و معادن

✔️ صنایع غذایی و دارویی با نیاز به عملکرد پیوسته

✔️ نوار نقاله، میکسر، همزن صنعتی و کمپرسورها

اجزای اصلی گیربکس هلیکال

گیربکس هلیکال یک نوع سیستم انتقال قدرت است که از چرخ‌دنده‌های هلیکال (Helical gears) استفاده می‌کند. این چرخ‌دنده‌ها به دلیل زاویه‌ای که نسبت به محور اصلی دارند، انتقال قدرت را به‌طور صاف و بی‌صدا انجام می‌دهند. اجزای اصلی یک گیربکس هلیکال عبارتند از:

 1️⃣ شافت‌ها (محورها):

شافت‌ها نقش انتقال حرکت از یک چرخ‌دنده به چرخ‌دنده دیگر را ایفا می‌کنند. در گیربکس‌های هلیکال، معمولاً شافت‌ها به‌طور موازی یا با زاویه‌های مختلف نسبت به یکدیگر قرار می‌گیرند.

 2️⃣ بلبرینگ‌ها یا رولرهای نگهدارنده:

برای کاهش اصطکاک و جلوگیری از آسیب به شافت‌ها و چرخ‌دنده‌ها، بلبرینگ‌ها یا رولرهای نگهدارنده به‌کار می‌روند. این اجزا به‌صورت مستقیم با چرخ‌دنده‌ها و شافت‌ها در تماس هستند و حرکت روان را فراهم می‌آورند.

 3️⃣ کاسه و محفظه:

کاسه یا محفظه گیربکس هلیکال معمولاً از فلزات مقاوم ساخته می‌شود و برای نگهداری اجزای داخلی گیربکس طراحی شده است. این محفظه‌ها از چرخ‌دنده‌ها و شافت‌ها محافظت می‌کنند و نقش اساسی در حفظ قدرت و سرعت انتقال دارند.

 4️⃣ روغن‌کاری:

سیستم روغن‌کاری برای کاهش اصطکاک و طول عمر اجزای گیربکس ضروری است. روغن‌کاری می‌تواند به‌صورت طبیعی یا با استفاده از پمپ‌های مخصوص انجام شود.

 5️⃣ سیستم تنش و تنظیم فشار:

در برخی از گیربکس‌های هلیکال، سیستم‌هایی برای تنظیم فشار و تنش موجود در شافت‌ها و چرخ‌دنده‌ها وجود دارند. این سیستم‌ها به‌طور ویژه برای کنترل دما و کاهش آسیب‌های احتمالی طراحی شده‌اند.

 6️⃣ چرخ‌دنده هلیکال:

این چرخ‌دنده‌ها ویژگی‌های خاصی دارند که در مقایسه با چرخ‌دنده‌های مستقیم (Straight gears) باعث کاهش نویز و لرزش می‌شوند. در این چرخ‌دنده‌ها، دندانه‌ها به‌طور مایل نسبت به محور دندانه‌گیری قرار دارند.

این اجزا با همکاری یکدیگر موجب عملکرد صحیح و کارآمد گیربکس هلیکال در انتقال قدرت می‌شوند.

مزایای گیربکس هلیکال

این محصول به دلیل طراحی مهندسی دقیق و عملکرد بهینه، یکی از پرکاربردترین انواع گیربکس صنعتی محسوب می‌شوند. این محصول در صنایع مختلف از جمله خودروسازی، صنایع معدنی، پتروشیمی، تولید و حمل‌ونقل مورد استفاده قرار می‌گیرند. در ادامه، به بررسی مهم‌ترین مزایای گیربکس هلیکال می‌پردازیم:

1-راندمان بالا و  کاهش اتلاف انرژی گیربکس های هلیکال

2-دارا بودن دو شافت موازی و غیر موازی

3-عملکرد نرم و کاهش لرزش و سر و صدا

4-ظرفیت انتقال گشتاور بالا

5-عمر مفید چرخ دنده های هلیکال به نسبت چرخ دنده های ساده بسیار بیشتر است.

معایب خرید گیربکس هلیکال

ابعاد نسبتاً بزرگ‌تر در توان مشابه با برخی مدل‌ها

حساسیت به نصب ناصحیح

قیمت بالاتر نسبت به گیربکس‌های حلزونی

کاتالوگ گیربکس هلیکال

کاتالوگ گیربکس‌ ترک هلیکال یکی از منابع اصلی و حیاتی برای انتخاب گیربکس مناسب برای نیازهای صنعتی مختلف است. این کاتالوگ‌ها به شما امکان دسترسی به مشخصات فنی دقیق و جزئیات کامل در مورد انواع مختلف این محصول را می‌دهند و کمک می‌کنند تا از بین برندهای مختلف، مناسب‌ترین گزینه را برای کاربرد خود انتخاب کنید.

دانلود pdf کاتالوگ گیربکس هلیکال

وب‌سایت دینامیک موتور ترکیه برای رفاه بیشتر مشتریان خود، کاتالوگ گیربکس دینامیک موتور ترکیه  را برای شما مشتریان عزیز اختیار گذاشته است؛ علاوه بر این، در صورت نیاز به راهنمایی بیشتر، کارشناسان مجرب دینامیک موتور  که در انتخاب و خرید گیربکس هلیکال مناسب کمک می‌کنند.

پادکست گیربکس هلیکال

سوالات متداول گیربکس هلیکال

1- نسبت تبدیل گیربکس هلیکال ترک چقدر است؟

نسبت تبدیل معمولاً بین 1:3 تا 1:1 متغیر است. در موارد خاص با استفاده از چند مرحله می‌توان به نسبت‌های بالاتری رسید.

2- گیربکس هلیکال ایرانی بهتر است یا خارجی؟

برخی برندهای ایرانی با کیفیت مناسب و خدمات پس از فروش قوی ارائه می‌شوند، اما برندهای اروپایی و ترک همچنان در دقت ساخت و طول عمر برتری دارند.
