گیربکس جرثقیل | گیربکس وینچ مخصوص بالابر | گیربکس تاور کرین

با گسترش روزافزون تولید گیربکس صنعتی ، استفاده از این تجهیزات در صنایع مختلف به شکل قابل توجهی افزایش یافته و گیربکس جرثقیل (گیربکس کرین) نیز از این روند مستثنی نیست. امروزه بسیاری از شرکت‌ها برای اجرای عملیات جابه‌جایی سنگین از این نوع گیربکس صنعتی بهره می‌برند. الکتروگیربکس های جرثقیل در مدل‌های خورشیدی، حلزونی (در انواع متفاوت پایه‌دار، فلنچ‌دار و هالو شافت) و آویز (در ۲ نوع پایه‌دار و فلنچ) ساخته می‌شوند.برای آشنایی دقیق‌تر با مشخصات و عملکرد این تجهیزات، می‌توانید به وب‌سایت دینامیک موتور مراجعه کرده و از تجربه و دانش تیم طراحی آن در حوزه جعبه‌دنده استفاده کنید.

گیربکس جرثقیل در انواع مختلف، از جمله مدل‌های سقفی و تراک‌های چند تنی، با کیفیت بالا و دوام فوق‌العاده در سایت عرضه می‌شود. برای دریافت اطلاعات بیشتر، لطفاً به بخش توضیحات همین صفحه مراجعه نمایید.جهت مشاوره در مورد موتور گیربکس بالابری جرثقیل و خرید گیربکس صنعتی با کارشناسان فروش dinamikmotor به شماره 02133902025 تماس حاصل فرمایید.

گیربکس جرثقیل چیست؟

در انجام جابه‌جایی‌های سنگین عمودی، افقی یا کار در ارتفاع، حضور جرثقیل امری ضروری است. برای دستیابی به عملکرد بهینه در این فرایندها، استفاده از موتور گیربکس مخصوص جرثقیل الزامی است. در جرثقیل‌های با توان بالا، باید از گیربکس‌هایی با قدرت و ظرفیت گشتاور بیشتر بهره گرفت. معمولاً در این سیستم‌ها از گیربکس‌ شافت موازی استفاده می‌شود. انواع موتور گیربکس بالابر و جرثقیل سقفی و دروازه ای  برای لیفت‌کردن و جابجایی انواع مواد در وزن‌ها و ابعاد مختلف و همچنین امکان حرکت‌های افقی، عمودی و کمانی به کار می رود.جهت اطلاع از قیمت گیربکس شافت موازی تا انتهای مطلب با همراه باشید.

عملکرد اصلی گیربکس جرثقیل بر پایه کاهش سرعت و افزایش گشتاور خروجی است. طراحی چرخ‌دنده‌ها در این گیربکس‌ صنعتی بسته به کاربرد متفاوت بوده و بر همین اساس، گیربکس‌های جرثقیل در انواع استوانه‌ای، مخروطی و مخروطی–استوانه‌ای دسته‌بندی می‌شوند.گیربکس جرثقیل 5 تن یکی از پرفروش ترین انواع گیربکس های صنعتی جرثقیل سقفی و دروازه ای موجود در بازار ایران است. مشخصات هر کدام از  وینچ جرثقیل سقفی بر روی پلاک موتور بالابر درج شده است .

گیربکس جرثقیل سقفی

گیربکس جرثقیل سقفی بخش اصلی سیستم محرکه جرثقیل است که با کاهش سرعت موتور و افزایش گشتاور، جابه‌جایی ایمن و کنترل‌شده بارهای سنگین را ممکن می‌سازد. گیربکس جرثقیل به‌گونه‌ای طراحی می‌شوند که در برابر فشار مکانیکی و بارهای ناگهانی مقاوم باشند. مدل‌های متداول شامل شافت موازی و مخروطی–استوانه‌ای هستند. ویژگی‌های مهم آن شامل گشتاور بالا، دوام زیاد، نصب آسان در فضای محدود و عملکرد روان است. استفاده از این گیربکس‌ها در صنایع فولاد، بنادر، خودروسازی و کارگاه‌های تولیدی رایج بوده و انتخاب صحیح آن نقش مهمی در ایمنی و بهره‌وری جرثقیل سقفی دارد.

موتور گیربکس جرثقیل سقفی در پیکربندی‌های یک‌مرحله‌ای، دومرحله‌ای، سه‌مرحله‌ای و چهارمرحله‌ای مورد استفاده قرار می‌گیرند. از ویژگی‌های شاخص الکتروگیربکس جرثقیل سقفی می‌توان به ابعاد کم‌حجم و طراحی فشرده، ظرفیت بالای تحمل اضافه‌بار، قابلیت کارکرد چپ‌گرد و راست‌گرد با توان بیش از ۱۳۰ کیلووات، بازدهی بالا، لرزش اندک، صدای کم، مصرف انرژی بهینه و بدنه فولادی باکیفیت اشاره کرد.

گیربکس مخصوص جرثقیل سقفی عمدتاً در دو تیپ شفت موازی و شفت عمودی عرضه می‌شوند و گشتاور خروجی تا ۱۸٬۰۰۰ نیوتون‌متر، توان موتور تا ۱۳۲ کیلووات و بازه سرعت خروجی ۰٫۰۴ تا ۸۱۰ دور بر دقیقه را پوشش می‌دهند.

از جمله کاربرد های موتور گیربکس جرثقیل سقفی مناسب برای دمای محیط ۴۰ تا ۵۰ درجه سانتی‌گراد، با امکان حرکت در هر دو جهت جلو و عقب؛ قابل استفاده گسترده در صنایع متالورژی، معدن، شیمیایی، مصالح ساختمانی، لیفتینگ و حمل‌ونقل، نساجی، کاغذ، تجهیزات صنعتی، پلاستیک، لاستیک و ماشین‌آلات مهندسی است.جهت خرید گیربکس هلیکال با کارشناسان فروش دینامیک موتور به شماره 02133902025 در تماس باشید.

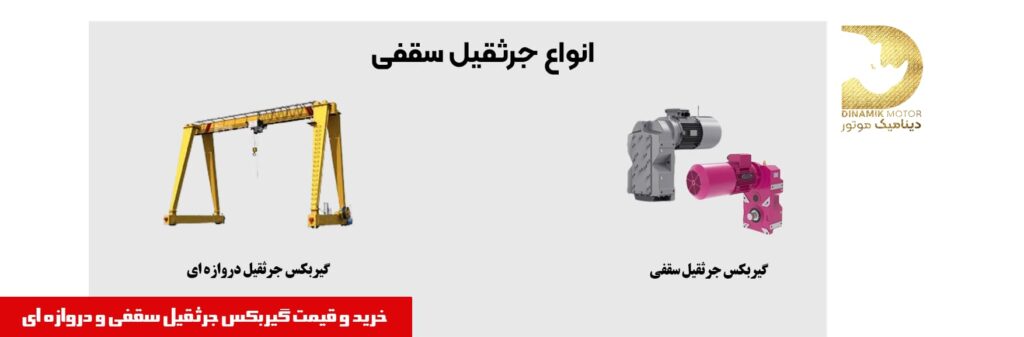

گیربکس جرثقیل دروازه ای

گیربکس جرثقیل دروازه‌ای برای انتقال قدرت موتور به سیستم حرکت و بالابری این جرثقیل‌ها استفاده می‌شود. با کاهش سرعت و افزایش گشتاور، امکان جابه‌جایی بارهای سنگین به‌صورت ایمن را فراهم می‌کند. این گیربکس‌ها مقاوم، بادوام و مناسب کار در شرایط سخت بوده و در صنایع سنگین مانند فولاد و بنادر کاربرد گسترده دارند.

گیربکس کرین بازویی بیشتر در پل‌های بارگیری، واحدهای تخلیه و تجهیزاتی که به نصب عمودی نیاز دارند به کار گرفته می‌شود. گیربکس جرثقیل دروازه ای ، عمودی و سه‌مرحله‌ای بوده و با شش فرم مونتاژ در اندازه‌های سری ۱۴۰، ۱۷۰، ۲۰۰، ۲۳۶، ۲۸۰، ۳۳۵ و نیز سری ۴۰۰ عرضه می‌گردد. بدنه گیربکس جرثقیلی از چدن ساخته شده و دارای نسبت تبدیل در بازه ۱۶:۱ تا ۱۰۰:۱، سرعت کاری از ۲۸۰ دور بر دقیقه به بالا، ابعاد کم‌حجم و سیستم روان‌کاری تزریق متمرکز است. سایر ویژگی‌ها نیز مشابه گیربکس کرین نوع QJ می‌باشد.

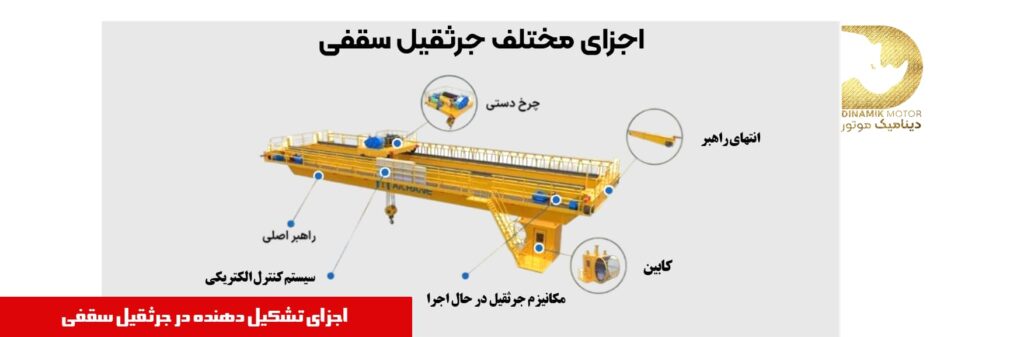

اجزا گیربکس جرثقیل سقفی و دروازه ای

1️⃣ دنده ها

2️⃣ محورها

3️⃣ کاسه نمد

4️⃣ روغن گیربکس صنعتی

ساختار و اجزا موتور گیربکس بالابر سقفی

☑️ الکتروموتور صنعتی

☑️ گیربکس کاهنده

☑️ ترمز الکتروموتور (ترمز الکترومغناطیسی)

☑️ سیستم خنک کننده

خرید گیربکس مخصوص جرثقیل

خرید گیربکس جرثقیل نیازمند توجه به ظرفیت بار، نوع جرثقیل (سقفی، دروازه‌ای یا برجی)، سرعت مورد نیاز، نوع شافت (موازی یا مخروطی–استوانه‌ای) و شرایط کاری است. انتخاب مدل مناسب، موجب افزایش ایمنی، کاهش استهلاک و بهبود راندمان سیستم می‌شود. پیشنهاد می‌شود برای خرید گیربکس جرثقیل ، از برندهای معتبر و فروشندگان دارای گارانتی و خدمات پس از فروش استفاده کنید.

قیمت موتور گیربکس جرثقیل

قیمت گیربکس جرثقیل بر اساس عواملی مانند ظرفیت تحمل بار، توان و گشتاور مورد نیاز، نوع طراحی  برند سازنده و کیفیت متریال تعیین می‌شود. شرایط کاری، نوسانات نرخ ارز و هزینه مواد اولیه نیز بر بهای نهایی اثرگذارند. برای انتخاب بهینه و اطلاع از قیمت گیربکس جرثقیل ، توصیه می‌شود با نمایندگی‌ها و فروشندگان معتبر که گارانتی و خدمات پس از فروش ارائه می‌دهند، مشاوره کنید تا ضمن اطمینان از اصالت کالا، بهترین مدل متناسب با نیازتان تهیه شود.

موتور گیربکس جرثقیل

موتور گیربکس جرثقیل یکی از اجزای اصلی سیستم محرکه جرثقیل است که با ترکیب موتور الکتریکی و گیربکس، توان لازم برای جابه‌جایی بارهای سنگین را فراهم می‌کند. موتور گیربکس جرثقیل با کاهش سرعت و افزایش گشتاور، حرکت ایمن و کنترل‌شده را ممکن می‌سازد. این تجهیز در مدل‌های مختلف مانند شافت موازی، مخروطی–استوانه‌ای و حلزونی تولید می‌شود و در انواع جرثقیل سقفی، دروازه‌ای و برجی کاربرد دارد. بدنه مقاوم، طول عمر بالا و عملکرد پایدار، از ویژگی‌های مهم موتور گیربکس جرثقیل است. انتخاب توان و نسبت تبدیل مناسب این تجهیز، نقش مهمی در بهره‌وری و ایمنی سیستم جرثقیل دارد.جهت خرید موتور گیربکس صنعتی می توانید با کارشناسان فروش دینامیک موتور در تماس باشید.الکتروموتور جرثقیل سقفی ترک برای خط برق طولی یا عرضی استفاده میشود . توان ۰/۳۵ ، ۰/۵۵ ، ۰.۷۵ یا ۱/۱ کیلو وات از جمله توان آن محسوب میگردد .

مشخصات فنی گیربکس جرثقیل

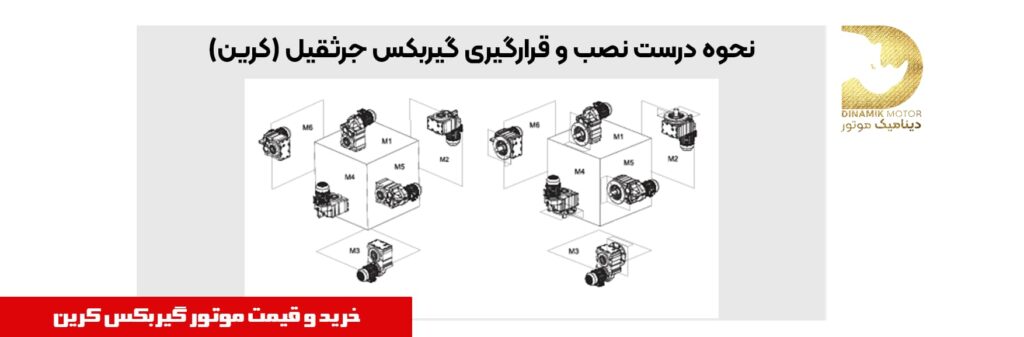

نحوه نصب و قرارگیری موتور گیربکس جرثقیل

علائم خرابی گیربکس جرثقیل سقفی و دروازه ای

1️⃣ صدای غیر عادی

2️⃣ لرزش

3️⃣ بوی سوختگی

4️⃣ نشست روغن

آیا می توان از گیربکس خورشیدی و حلزونی می توان در جرثقیل استفاده کرد؟

یکی از انواع گیربکس‌هایی که در سیستم جرثقیل کاربرد زیادی دارد، گیربکس حلزونی است. بدنه این نوع گیربکس معمولاً از آلومینیوم ساخته می‌شود که علاوه بر سبک بودن، مقاومت بالایی در برابر ارتعاشات ایجاد کرده و باعث می‌شود سایش چرخ‌دنده‌ها دیرتر اتفاق بیفتد. از مهم‌ترین مزایای گیربکس حلزونی می‌توان به راه‌اندازی نرم، صدای کم، تولید گشتاور خروجی مناسب و همچنین سهولت در تعمیر و نگهداری اشاره کرد. همین ویژگی‌ها موجب استفاده گسترده از این نوع گیربکس در جرثقیل‌ها شده است.

با این وجود، گیربکس حلزونی محدودیت‌هایی نیز دارد. برای نمونه در دورهای بالا (بیش از 1500 rpm) عملکرد مناسبی ارائه نمی‌دهد و راندمان آن در مقایسه با گیربکس‌های پیشرفته‌تر، مانند گیربکس خورشیدی، پایین‌تر است.

در مقابل، گیربکس خورشیدی به دلیل راندمان بسیار بالا (تا حدود 95 درصد)، کارایی بیشتری در سیستم‌های جرثقیل دارد. این نوع گیربکس علاوه بر بازده بالا، مصرف انرژی کمتری داشته، صدای کمتری تولید می‌کند و توانایی تحمل نیروهای محوری زیاد را نیز داراست. به همین دلیل، در بسیاری از کاربردهای صنعتی و جرثقیلی، گیربکس خورشیدی انتخابی بهینه محسوب می‌شود.

بهترین برند های گیربکس جرثقیل سقفی -دروازه ای و تاورکرین

در میان برندهای معتبر، دینامیک موتور و ایلماز به عنوان بهترین گزینه‌های گیربکس جرثقیلی شناخته می‌شوند. گیربکس جرثقیل دینامیک موتور با طراحی مهندسی‌شده، کیفیت ساخت بالا و مقاومت عالی در برابر فشار و بارهای سنگین، انتخابی ایده‌آل برای کار در شرایط صنعتی سخت است. از سوی دیگر، گیربکس جرثقیل ایلماز با تکنولوژی پیشرفته، طول عمر بالا و راندمان بی‌نظیر، جایگاه ویژه‌ای در بازار دارد. هر دو برند، تنوع بالایی در مدل و ظرفیت ارائه می‌دهند و با گارانتی و خدمات پس از فروش معتبر، اطمینان خریداران را جلب می‌کنند و نیاز صنایع سنگین را به‌خوبی برطرف می‌سازند.

نتیجه گیری

سوالات متداول

1️⃣ از چه نوع روغنی باید در گیربکس جرثقیل استفاده شود؟

بسته به نوع گیربکس صنعتی، از روغن‌های صنعتی Gear Oil EP (Extreme Pressure) با گریدهای ISO VG 150 تا 460 استفاده می‌شود. دفترچه فنی سازنده بهترین مرجع برای انتخاب روغن است.

2️⃣ نشانه های وجود خرابی گیربکس جرثقیل یا بالابر صنعتی وجود دارد؟

صدای غیرعادی (غرش، تق‌تق یا زوزه)

لرزش بیش از حد

داغ شدن غیرطبیعی

نشتی روغن از درزها

کاهش توان یا گشتاور خروجی

3️⃣ تفاوت گیربکس جرثقیل با گیربکس‌های صنعتی معمولی چیست؟
گیربکس‌های جرثقیل برای تحمل بارهای شوکی، گشتاور بالا، و کار مداوم طراحی شده‌اند و معمولاً دارای نسبت تبدیل بالا، سیستم خنک‌کاری مؤثر، و یاتاقان‌های مقاوم‌تر هستند.
