گیربکس قورباغه ای ( گیربکس روسی یا شتری )
در دنیای صنعت، انتقال قدرت یکی از حیاتی‌ترین عناصر در عملکرد صحیح و مداوم ماشین‌آلات سنگین است. زمانی که فشار کاری بالا، نیاز به گشتاور قدرتمند و پایداری طولانی‌مدت مطرح می‌شود، نام گیربکس قورباغه‌ای به‌عنوان یک راه‌حل حرفه‌ای و قابل اطمینان به میان می‌آید. این نوع گیربکس صنعتی که به‌واسطه طراحی خاص خود با نام‌هایی همچون گیربکس روسی یا شتری نیز شناخته می‌شود، قلب تپنده بسیاری از خطوط تولید و تجهیزات صنعتی سنگین است.
طراحی مستحکم، توان انتقال قدرت بسیار بالا، و قابلیت تحمل شرایط سخت محیطی، گیربکس قورباغه‌ای را به گزینه‌ای ایده‌آل برای صنایعی همچون فولاد، معدن، سیمان و پتروشیمی تبدیل کرده است. اگر به‌دنبال انتخابی مطمئن برای سیستم‌های انتقال قدرت صنعتی هستید، شناخت دقیق گیربکس قورباغه ای و کاربردهای آن می‌تواند مسیر تصمیم‌گیری شما را هموارتر کند.
انواع گیربکس قورباغه ای
گیربکس‌های قورباغه‌ای در دسته گیربکس‌های صنعتی سنگین قرار دارند و معمولاً برای انتقال گشتاور بالا و کاهش سرعت در ماشین‌آلات سنگین استفاده می‌شوند. این گیربکس ها از نظر ساختار، تیپ و عملکرد به چند دسته اصلی تقسیم می‌شوند:
| مدل | توان (کیلووات) |
| گیربکس صنعتی روسی تیپ 100 | 0.5 |
| گیربکس صنعتی روسی تیپ 150 | 1.1 |
| گیربکس صنعتی روسی تیپ 200 | 2.2 |
| گیربکس صنعتی روسی تیپ 250 | 3.5 |
| گیربکس صنعتی روسی تیپ 350 | 7.5 |
| گیربکس صنعتی روسی تیپ 400 | 11 |
| گیربکس صنعتی روسی تیپ 500 | 16 |
| گیربکس صنعتی روسی تیپ 600 | 20 |
گیربکس صنعتی روسی
گیربکس روسی، با بهره‌گیری از تکنولوژی ساخت مستحکم، قادر است گشتاور بالا را با کمترین استهلاک انتقال دهد و همین ویژگی باعث شده تا در صنایعی مانند فولاد، سیمان، پتروشیمی، و معدن، به‌عنوان یکی از تجهیزات حیاتی شناخته شود. در ادامه با انواع گیربکس صنعتی روسی آشنا می‌شویم تا انتخاب مناسبی برای کاربرد صنعتی خاص خود داشته باشید.
1. گیربکس صنعتی روسی دو محور (2 محور)
☑️ طراحی ساده‌تر و جمع‌وجور
☑️ مناسب برای فضاهای محدود و کاربردهای سبک‌تر
☑️ نسبت تبدیل پایین‌تر نسبت به انواع چندمحوره
☑️ کاربرد: خطوط سبک تولید، انتقال قدرت در سیستم‌های نیمه‌سنگین
2. گیربکس قورباغه‌ای سه محور (3 محور)
☑️ رایج‌ترین نوع در بازار
☑️ قدرت انتقال گشتاور بالا
☑️ طراحی مستحکم برای تحمل بارهای زیاد
☑️ کاربرد: نورد فولاد، کارخانه سیمان، سیستم‌های جرثقیل صنعتی
3. گیربکس قورباغه‌ای چهار محور (4محور)
☑️ برای سنگین‌ترین مصارف صنعتی طراحی شده است
☑️ دارای چند مرحله کاهش سرعت با نسبت تبدیل بسیار بالا
☑️ بسیار مناسب برای محیط‌های کاری سخت و پرتنش
☑️ کاربرد: صنایع معدنی، پتروشیمی، ماشین‌آلات استخراج و حمل مواد سنگین
جدول نسبت تبدیل گیربکس روسی ( قورباغه ای )
| مدل گیربکس قورباغه‌ای | نسبت تبدیل (i) | سرعت خروجی (دور در دقیقه) | کاربرد عمومی |
|---|---|---|---|
| PM250 | 1:25 | 58 – 60 | نوار نقاله، سیستم‌های سبک |
| PM350 | 1:31.5 | 45 – 50 | صنایع فلزکاری، پمپ‌های صنعتی |
| PM400 | 1:40 | 35 – 38 | کارخانه‌های فولاد و مواد ساختمانی |
| PM500 | 1:50 | 28 – 30 | جرثقیل، ماشین‌آلات معدن |
| PM650 | 1:63 | 22 – 25 | کوره‌ها، بالابرهای سنگین |
| PM750 | 1:80 | 18 – 20 | خطوط تولید سیمان و گچ |
یکی از مزایای استفاده از گیربکس صنعتی طرح روسی استفاده جایگزینی با گیربکس حلزونی بزرگ سایز بالا یعنی تیپ 185 و 250 و بالاتر می باشد، که با توجه به مصرفی یودن این تیپ گیربکس ها و قیمت نسبتا بالای گیربکس حلزونی به گیربکس صنعتی استفاده از گیربکس صنعتی طرح روسی مقرون به صرفه تر و با طول عمر بالاتری می باشد.
مشخصات فنی گیربکس روسی ( قورباغه ای)
| مدل گیربکس | وزن تقریبی (کیلوگرم) | قطر شفت ورودی (میلی‌متر) | قطر شفت خروجی (میلی‌متر) | سایر ویژگی‌ها |
|---|---|---|---|---|
| PM250 | 160 – 200 | 38 – 42 | 60 – 65 | پوسته چدنی، کوپل مستقیم |
| PM350 | 260 – 310 | 42 – 48 | 70 – 80 | مناسب خطوط سبک تا نیمه‌سنگین |
| PM400 | 400 – 480 | 48 – 55 | 85 – 95 | شافت سخت‌کاری شده |
| PM500 | 600 – 720 | 55 – 60 | 100 – 110 | قابل نصب با کوپلینگ هیدرولیکی |
| PM650 | 850 – 1000 | 60 – 70 | 120 – 130 | ساختار مقاوم برای معدن |
| PM750 | 1100 – 1300 | 70 – 80 | 140 – 160 | تحمل گشتاور بسیار بالا |
ابعاد و نحوه نصب گیربکس صنعتی قورباغه ای (روسی)
گیربکس‌های صنعتی روسی، که در ایران بیشتر با نام گیربکس قورباغه‌ای شناخته می‌شوند، به دلیل توان بالا، طراحی مستحکم و قابلیت اطمینان در صنایع سنگین بسیار پرکاربرد هستند. اما چیزی که اغلب نادیده گرفته می‌شود، ابعاد دقیق و شیوه صحیح نصب این گیربکس‌ها است؛ موضوعی که نقش مستقیم در عملکرد، دوام و بهره‌وری سیستم دارد.
نصب ناصحیح یا بی‌توجهی به جزئیات ابعادی می‌تواند باعث افزایش استهلاک، لرزش‌های غیرعادی، کاهش عمر بلبرینگ‌ها و حتی آسیب جدی به شفت‌ها شود. از همین رو، آگاهی از مشخصات فنی مانند طول، عرض، ارتفاع، فاصله شفت از پایه و همچنین استانداردهای نصب حرفه‌ای یک ضرورت محسوب می‌شود.
| مدل | طول (mm) | عرض (mm) | ارتفاع (mm) | فاصله پایه تا محور شفت خروجی (mm) |
|---|---|---|---|---|
| PM250 | 650 | 420 | 500 | 210 |
| PM350 | 780 | 500 | 580 | 250 |
| PM400 | 890 | 570 | 650 | 280 |
| PM500 | 1020 | 650 | 720 | 320 |
| PM650 | 1200 | 780 | 820 | 370 |
| PM750 | 1400 | 900 | 950 | 430 |
قیمت گیربکس صنعتی روسی ( قورباغه یا شتری)
قیمت گیربکس قورباغه‌ای (طرح روسی) بسته به مدل، برند سازنده و مشخصات فنی مانند نسبت تبدیل، گشتاور خروجی و کیفیت ساخت متفاوت است. در حال حاضر، مدل‌های پرکاربرد مانند PM250 تا PM750 از برندهای ایرانی مانند پارس، شیبا صنعت، دلکو صنعت و سهند در بازه قیمتی حدود ۱۹ تا ۱۵۰ میلیون تومان عرضه می‌شوند. برای انتخاب مناسب، لازم است به توان موتور، نوع کاربرد صنعتی، ابعاد نصب و نوع کوپلینگ توجه شود. همچنین به دلیل نوسانات بازار، توصیه می‌شود قبل از خرید، لیست قیمت به‌روز را از تأمین‌کنندگان معتبر استعلام کرده و از اصالت کالا مطمئن شوید. برای مشاهده قیمت‌ها و دریافت مشاوره رایگان، می‌توانید با کارشناسان فروش تماس بگیرید یا از وب‌سایت‌های تخصصی بازدید نمایید.
لیست قیمت گیربکس قورباغه ایرانی
گیربکس قورباغه ای اصفهان پیشرو
گیربکس‌های قورباغه‌ای اصفهان پیشرو، با طراحی مستحکم و عملکرد قابل‌اعتماد، گزینه‌ای مناسب برای صنایع مختلف هستند. در ادامه، اطلاعاتی درباره مدل‌های مختلف این گیربکس‌ها و مشخصات فنی آن‌ها ارائه می‌شود.
| مدل | قطر شافت ورودی (میلی‌متر) | قطر شافت خروجی (میلی‌متر) | توان ورودی (کیلووات) | نسبت تبدیل | قیمت تقریبی (تومان) | |
|---|---|---|---|---|---|---|
| PM250 | 30 | 55 | 2.2 تا 7.5 | 8 تا 48 | ۱۷,۸۰۰,۰۰۰ | |
| PM350 | 40 | 55 | 4 تا 10 | 8 تا 48 | ۲۹,۲۰۰,۰۰۰ | |
| PM400 | 40 | 80 | 5.5 تا 15 | 8 تا 48 | ۳۶,۰۰۰,۰۰۰ | |
| PM500 | 50 | 90 | 7.5 تا 18.5 | 8 تا 48 | ۴۷,۰۰۰,۰۰۰ | |
| PM650 | 60 | 100 | 11 تا 22 | 10 تا 60 | ۱۴۰,۰۰۰,۰۰۰ | |
| PM850 | 70 | 120 | 15 تا 30 | 10 تا 60 | ۲۴۸,۰۰۰,۰۰۰ |
گیربکس طرح روسی پارس
گیربکس‌های قورباغه‌ای برند «پارس» از جمله محصولات صنعتی با کیفیت بالا و طراحی مهندسی دقیق هستند که در صنایع مختلف مورد استفاده قرار می‌گیرند. این گیربکس‌ها با بهره‌گیری از چرخ‌دنده‌های جناغی و ساختار چندمحوره، انتقال نیرو را با راندمان بالا و گشتاور مناسب فراهم می‌کنند.
| مدل | قیمت تقریبی (تومان) |
|---|---|
| PM250 | 27,250,000 |
| PM350 | 29,200,000 |
| PM400 | 46,870,000 |
| PM500 | 58,860,000 |
| PM650 | 179,850,000 |
| PM750 | 201,650,000 |
| PM850 | 359,700,000 |

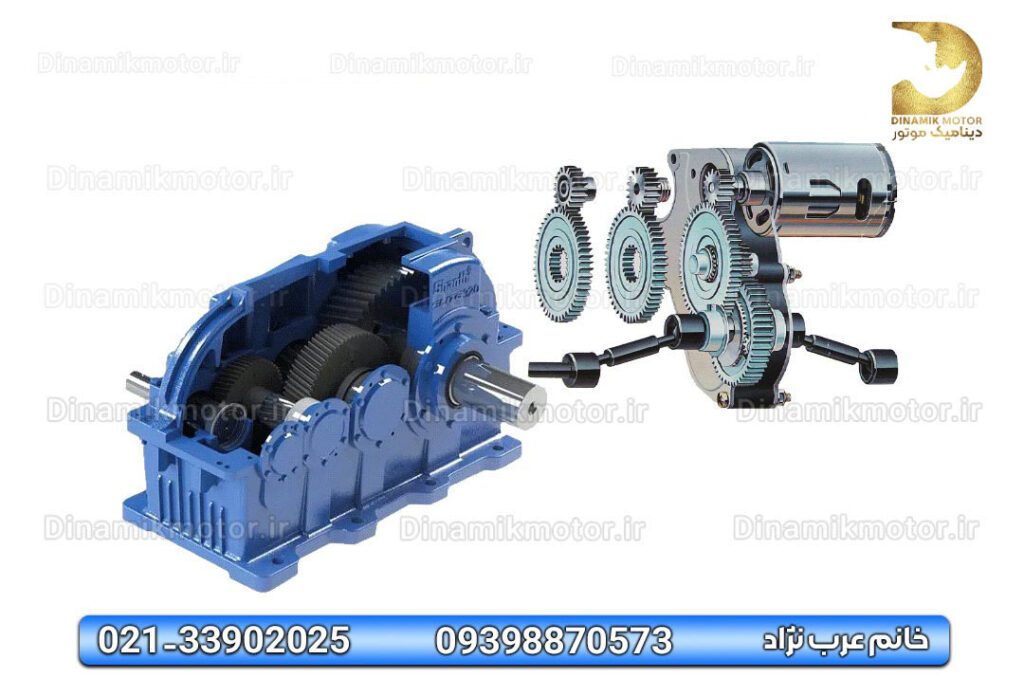

لیست قیمت گیربکس‌های قورباغه‌ای خارجی (مدل‌های روسی سری PM)
گیربکس‌های قورباغه‌ای خارجی، به‌ویژه مدل‌های روسی سری PM، به دلیل طراحی خاص، استحکام بالا و توان گشتاور زیاد، در صنایع سنگین مانند فولاد، معدن، نوار نقاله‌های بزرگ و میکسرها کاربرد گسترده‌ای دارند. این گیربکس‌ها در مدل‌های دو، سه و چهار محور تولید می‌شوند و به‌عنوان گزینه‌ای قابل‌اعتماد برای انتقال قدرت در شرایط سخت شناخته می‌شوند.
| مدل | تعداد محور | قیمت تقریبی (تومان) |
|---|---|---|
| PM250 | سه محور | 20,000,000 |
| PM350 | سه محور | 25,000,000 |
| PM400 | سه محور | 37,000,000 |
| PM500 | سه محور | 47,000,000 |
| PM500 | چهار محور | 85,000,000 |
| PM650 | سه محور | 140,000,000 |
| PM650 | چهار محور | 160,000,000 |
| PM750 | سه محور | 160,000,000 |
| PM850 | سه محور | 248,000,000 |
| PM850 | چهار محور | 295,000,000 |
نتیجه گیری
گیربکس قورباغه‌ای، به‌عنوان یکی از پرکاربردترین انواع گیربکس‌های صنعتی سنگین، انتخابی ایده‌آل برای انتقال قدرت در شرایط کاری سخت و مداوم است. این نوع گیربکس با طراحی چندمحوره، توانایی تحمل گشتاورهای بالا، و عمر مفید طولانی، در صنایعی مانند فولاد، سیمان، معدن، و خطوط انتقال سنگین جایگاه ویژه‌ای دارد.
اگر اولویت شما دوام، قدرت بالا و عملکرد پایدار در محیط‌های خشن صنعتی است، گیربکس قورباغه ای چه از برندهای معتبر خارجی مانند Flender، SEW و Rossi و چه از تولیدکنندگان داخلی نظیر پارس گرجی و شهباز گیربکس می‌تواند سرمایه‌گذاری مطمئنی برای تجهیزات شما که برای خرید گیربکس می توانید با کارشناسان فروش دینامیک موتور باشد.
