گیربکس 90 درجه چیست؟
☑️ تعریف تخصصی گیربکس 90 درجه
گیربکس ۹۰ درجه یکی از انواع مهم گیربکس‌های صنعتی است که وظیفه اصلی آن تغییر جهت حرکت و انتقال نیرو در زاویه قائم (۹۰ درجه) می‌باشد. در گیربکس نود درجه ، محور ورودی و خروجی نسبت به یکدیگر عمود قرار گرفته و همین ویژگی باعث شده است که در سیستم‌هایی با محدودیت فضا یا نیاز به تغییر مسیر انتقال نیرو، استفاده از آن بسیار کاربردی باشد. علاوه بر تغییر زاویه، گیربکس‌های ۹۰ درجه می‌توانند نقش مهمی در افزایش گشتاور، کاهش یا تنظیم سرعت و بهبود بازدهی سیستم‌های صنعتی ایفا کنند.
☑️ تفاوت گیربکس نود درجه با گیربکس RAN
گیربکس RAN در واقع یک مدل استاندارد ایتالیایی است که توسط شرکت Motive و برندهای مشابه تولید می‌شود و در بازار ایران نیز با همین نام شناخته می‌گردد. این گیربکس در دسته گیربکس‌های زاویه‌ای قرار می‌گیرد و اگرچه شباهت‌هایی با گیربکس‌های ۹۰ درجه دارد، اما تفاوت‌های مهمی میان آنها وجود دارد.
☑️ چرا تغییر زاویه انتقال نیرو اهمیت دارد؟
تغییر زاویه انتقال نیرو در گیربکس‌ها، به‌ویژه گیربکس ۹۰ درجه، اهمیت زیادی در طراحی و عملکرد ماشین‌آلات دارد. این قابلیت باعث می‌شود تا در فضاهای محدود، شافت ورودی و خروجی به‌صورت عمود بر هم قرار گیرند و سیستم بدون نیاز به تجهیزات اضافه مانند تسمه یا زنجیر کار کند. نتیجه آن، صرفه‌جویی در فضا، افزایش انعطاف طراحی و بهبود راندمان کاری است. علاوه بر این، کاهش استهلاک قطعات و افزایش طول عمر دستگاه از دیگر مزایای تغییر زاویه محسوب می‌شود. به همین دلیل گیربکس‌های ۹۰ درجه در صنایع مختلف از نوار نقاله تا بالابر کاربرد گسترده‌ای دارند.
ساختار و نحوه عملکرد گیربکس 90 درجه
گیربکس ۹۰ درجه با تغییر زاویه شافت ورودی و خروجی، نیرو و گشتاور را به صورت عمود منتقل می‌کند. دنده‌ها (حلزونی، مخروطی یا بول هلیکال) حرکت را هدایت و یاتاقان‌ها پایداری و روانی سیستم را تضمین می‌کنند.
☑️ اجزای اصلی (شافت ورودی، شافت خروجی، دنده‌ها، یاتاقان‌ها)
در گیربکس ۹۰ درجه، چند جزء اصلی وجود دارد که عملکرد صحیح و انتقال قدرت بهینه را تضمین می‌کنند:
1️⃣ شافت ورودی (Input Shaft): نیروی موتور یا محرک اولیه از طریق این شافت وارد گیربکس می‌شود.
2️⃣ شافت خروجی (Output Shaft): نیروی منتقل‌شده پس از تغییر زاویه و نسبت تبدیل، از این شافت خارج می‌شود و به ماشین‌آلات یا تجهیزات منتقل می‌گردد.
3️⃣ دنده‌ها (Gears): شامل دنده‌های حلزونی، مخروطی یا بول‌هلیکال هستند که وظیفه تغییر زاویه، کاهش یا افزایش سرعت و انتقال گشتاور را دارند.
4️⃣ یاتاقان‌ها (Bearings): از شافت‌ها و دنده‌ها در برابر بار و اصطکاک محافظت کرده و حرکت روان آنها را تضمین می‌کنند.
☑️ اصول مکانیکی تغییر جهت نیرو در زاویه ۹۰ درجه
در گیربکس ۹۰ درجه، تغییر جهت نیرو با استفاده از دنده‌های مخصوص انجام می‌شود. دنده‌های حلزونی، مخروطی یا بول‌هلیکال نیروی محور ورودی را به صورت عمود به محور خروجی منتقل می‌کنند. شافت‌ها و یاتاقان‌ها حرکت صاف و پایدار را تضمین می‌کنند و اصطکاک کنترل می‌شود تا راندمان سیستم حفظ شود. این طراحی مکانیکی اجازه می‌دهد گشتاور و سرعت بدون نیاز به قطعات اضافی به مسیر دلخواه هدایت شود.
☑️ راندمان و عوامل موثر بر بازدهی
راندمان گیربکس ۹۰ درجه به میزان قدرت منتقل‌شده نسبت به انرژی ورودی گفته می‌شود و تحت تأثیر چند عامل اصلی قرار دارد:
1️⃣ نوع دنده‌ها: گیربکس حلزونی راندمان پایین‌تری نسبت به مخروطی یا بول‌هلیکال دارد به دلیل اصطکاک بیشتر.
2️⃣ کیفیت یاتاقان‌ها و روانکاری: یاتاقان‌های با کیفیت و روغن‌کاری مناسب اصطکاک را کاهش داده و بازدهی را افزایش می‌دهند.
3️⃣ دقت مونتاژ و هم‌محوری شافت‌ها: تنظیم دقیق شافت‌ها باعث انتقال نیرو بدون هدررفت انرژی می‌شود.
4️⃣ بار وارده و شرایط کاری: اضافه بار یا سرعت بالا می‌تواند راندمان را کاهش دهد.
به طور کلی، انتخاب نوع گیربکس و نگهداری صحیح نقش مهمی در افزایش بازدهی و طول عمر گیربکس ۹۰ درجه دارد.
☑️ انواع گیربکس‌های 90 درجه
2️⃣ گیربکس نود درجه خورشیدی

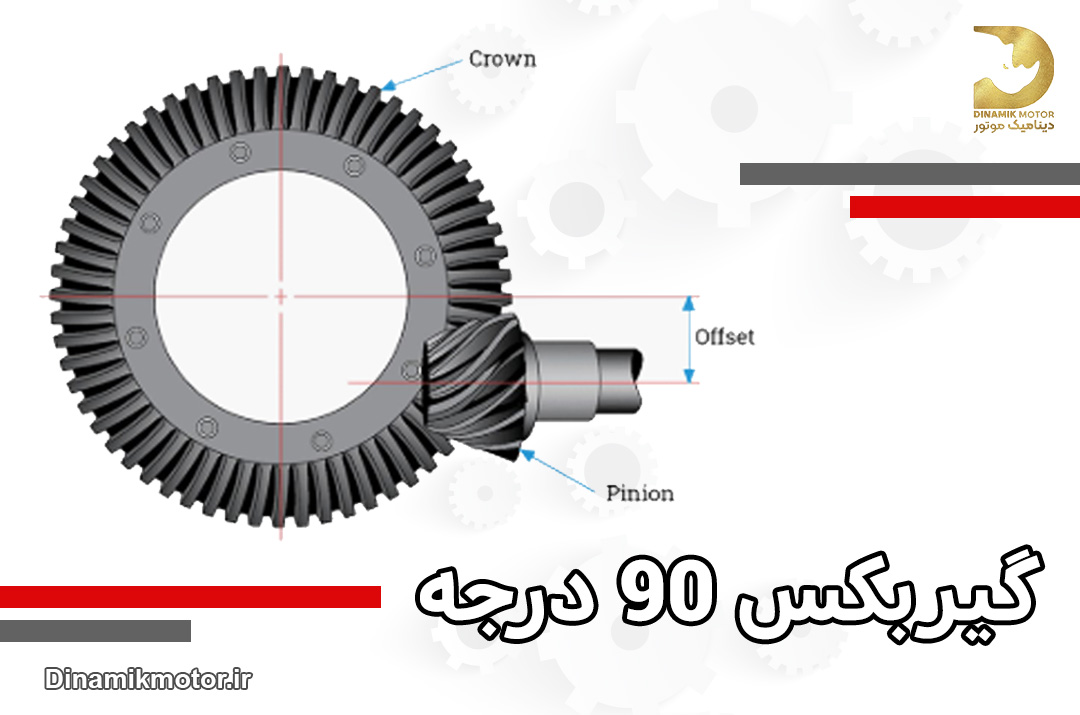

3️⃣ گیربکس 90 درجه کرانویل پینیون
4️⃣ گیربکس 90 درجه مخروطی
☑️ کاربردهای گیربکس 90 درجه در صنعت
✅️ صنایع بسته‌بندی و غذایی
✅️ نوار نقاله‌ها و سیستم‌های انتقال مواد
✅️ ماشین‌آلات کشاورزی و معدنی
✅️ سیستم‌های بالابر، جرثقیل و آسانسور
✅️ سایر صنایع (دارویی، نفت و گاز، فولاد)
☑️ معیارهای انتخاب گیربکس 90 درجه مناسب
✅ ظرفیت گشتاور و توان موتور
✅ سرعت ورودی و خروجی
✅ شرایط محیطی (دمای کار، رطوبت، گرد و غبار)
✅ فضای نصب و محدودیت ابعاد
✅ هزینه خرید و نگهداری
مزایا خرید گیربکس نود درجه
گیربکس‌های ۹۰ درجه دارای مزایای متعددی هستند که آگاهی از آنها می‌تواند در انتخاب و خرید این دستگاه به شما کمک کند. از جمله این مزایا می‌توان به موارد زیر اشاره کرد:
✅️ صرفه‌جویی در فضا: این گیربکس‌ها ابعاد جمع و جوری دارند و فضای کمی اشغال می‌کنند.
✅️ توان و گشتاور بالا: بسیاری از مدل‌ها مانند کرانویل پینیون و مخروطی، قادر به تولید گشتاور بسیار زیاد هستند.
✅️ راندمان مناسب: طراحی این گیربکس‌ها باعث کاهش اتلاف انرژی و افزایش بازدهی سیستم می‌شود.
✅️ صدای پایین: عملکرد آنها با نویز و سر و صدای نسبتاً کمی همراه است.
برای خرید گیربکس ۹۰ درجه در ایران، انتخاب مدل مناسب با توجه به نیاز فنی، ظرفیت گشتاور، نسبت تبدیل و نوع دنده (حلزونی، مخروطی، بول‌هلیکال یا خورشیدی) اهمیت زیادی دارد. برای خرید گیربکس 90 درجه می توانید از فروشگاه های معتبر دینامیک موتوز تهیه کنید.
جمع بندی
هر نوع گیربکس ویژگی‌ها و کاربردهای خاص خود را دارد. گیربکس‌های حلزونی برای کاهش سرعت و افزایش گشتاور در فضاهای محدود مناسب‌اند، هلیکال و شافت مستقیم راندمان بالا و مصرف انرژی کم دارند، و گیربکس‌های ۹۰ درجه برای تغییر جهت محور و ماشین‌آلات خاص کاربرد دارند. انتخاب مناسب بستگی به صنعت و نیاز شما دارد: صنایع سنگین به گیربکس مقاوم، صنایع بسته‌بندی به گیربکس دقیق و کم‌صدا، و خطوط نوار نقاله به گیربکس با نگهداری آسان نیاز دارند. پیش از خرید، مشاوره فنی با کارشناسان ضروری است تا ظرفیت، مشخصات و شرایط نصب بررسی شود و انتخابی مطمئن و طولانی‌مدت انجام شود.برای اطلاع از جدید ترین محصولات با کارشناسان فروش دینامیک موتور در تماس باشید.
