10 از بهترین گیربکس شافت مستقیم در ایران

تعریف و نحوه عملکرد گیربکس شافت مستقیم

گیربکس شافت مستقیم (Helical Inline Gearbox) یکی از پرکاربردترین انواع گیربکس‌های صنعتی است که وظیفه آن کاهش سرعت و افزایش گشتاور موتور می‌باشد. در این نوع گیربکس، محور ورودی و خروجی در یک راستا قرار دارند و انتقال نیرو توسط دنده‌های هلیکال صورت می‌گیرد. این طراحی باعث می‌شود انتقال قدرت به صورت روان، بدون لرزش و با راندمان بالا انجام گیرد. به همین دلیل، گیربکس شافت مستقیم به عنوان گزینه‌ای مطمئن و پایدار در صنایع مختلف شناخته می‌شود.جهت مشاوره و خرید گیربکس شافت مستقیم می توانید با کارشناسان فروش دینامیک موتور در تماس باشید.

تاریخچه و کاربردهای صنعتی

گیربکس‌های هلیکال شافت مستقیم نخستین بار در اروپا توسعه یافتند و به سرعت جایگزین بسیاری از گیربکس‌های قدیمی‌تر شدند، زیرا از نظر راندمان انرژی، طول عمر و ظرفیت باربری عملکرد بهتری داشتند. امروزه این گیربکس‌ها در صنایع سنگین مانند فولاد، معدن، سیمان و همچنین صنایع سبک‌تر مثل غذایی، دارویی و بسته‌بندی استفاده می‌شوند. علاوه بر این، در سیستم‌های حمل و نقل مواد (کانوایرها و نوار نقاله‌ها) نیز نقش کلیدی دارند.

تفاوت با سایر انواع گیربکس‌ها (حلزونی، هلیکال، سیاره‌ای)

✅️ گیربکس حلزونی: محور ورودی و خروجی با زاویه 90 درجه قرار می‌گیرند. این گیربکس‌ها قیمت کمتری دارند اما راندمان پایین‌تر (حدود 60-70%) و اتلاف انرژی بیشتری نسبت به شافت مستقیم دارند.

✅️ گیربکس هلیکال (محور موازی): مشابه شافت مستقیم است، اما محور خروجی در راستای متفاوتی قرار می‌گیرد که انعطاف بیشتری در طراحی ماشین‌آلات ایجاد می‌کند.

✅️ گیربکس سیاره‌ای: ساختاری پیچیده‌تر با راندمان بسیار بالا و توان انتقال گشتاور عظیم دارد. برای کاربردهای فوق‌سنگین مثل توربین‌ها و تجهیزات پیشرفته مناسب است، اما هزینه خرید و نگهداری آن بسیار بالاتر از شافت مستقیم است.

بهترین گیربکس شافت مستقیم ایرانی ، اروپائی ، ترک و چینی

گیربکس شافت مستقیم یکی از پرکاربردترین و بهترین انواع گیربکس‌های صنعتی است که به دلیل راندمان بالا، طراحی فشرده و انتقال قدرت یکنواخت، در صنایع مختلف استفاده می‌شود. بهترین گیربکس شافت مستقیم با دنده‌های هلیکال کار کرده و توان و گشتاور خروجی را به‌صورت پایدار منتقل می‌کند. از مهم‌ترین مزایای آن می‌توان به بازدهی ۹۰ تا ۹۷ درصد، دوام بالا و طول عمر طولانی اشاره کرد. بهترین گیربکس شافت مستقیم برای هر صنعت باید بر اساس توان مورد نیاز، ظرفیت باربری، شرایط محیطی و کیفیت برند انتخاب شود.

✅️ بهترین گیربکس شافت مستقیم اروپائی

1- گیربکس شافت مستقیم sew

گیربکس هلیکال شافت مستقیم SEW در چهار نوع اصلی تولید و عرضه می‌شود: تک‌مرحله‌ای یا چندمرحله‌ای، پایه‌دار یا فلنج‌دار، ترکیبی از پایه‌دار و فلنج‌دار، و فلنج‌دار با یاتاقان تقویت‌شده. این تنوع به کاربران امکان می‌دهد متناسب با نیاز صنعتی و شرایط نصب، مدل مناسب را انتخاب کنند. در ادامه، به معرفی انواع و مدل‌های مختلف موتورگیربکس‌ هلیکال شافت مستقیم SEW می‌پردازیم.

انواع موتورگیربکس هلیکال شافت مستقیم SEW سری R

✅️ RX..DR: تک‌مرحله‌ای، پایه‌دار

✅️ RXF..DR: تک‌مرحله‌ای، فلنج‌دار B5، بدون پایه

✅️ R..DR: چندمرحله‌ای، پایه‌دار

✅️ R..F DR: چندمرحله‌ای، ترکیب پایه‌دار و فلنج‌دار (B5)

✅️ RF..DR: چندمرحله‌ای، فلنج‌دار B5، بدون پایه، نصب فشرده

✅️ RZ..DR: چندمرحله‌ای، فلنج‌دار B14، جمع‌وجورتر از B5

✅️ RM..DR: چندمرحله‌ای، فلنج‌دار B5، با یاتاقان تقویت‌شده برای بارهای سنگین

2- گیربکس شافت مستقیم بونفیلیولی (Bonfiglioli)

گیربکس هلیکال بونفیلیولی (Bonfiglioli) همانند سایر گیربکس‌های شافت مستقیم، از قدرت بالا و راندمان مطلوبی برخوردار است. این گیربکس‌ها قابلیت کوپل شدن با انواع الکتروموتور و سرووموتور را داشته و به دلیل طراحی مهندسی‌شده، در کاربری‌های سنگین نیز عملکردی قابل اعتماد ارائه می‌دهند.

یکی از ویژگی‌های شاخص گیربکس‌ هلیکال بونفیلیولی، چندطبقه بودن آن‌هاست که باعث کاهش چشمگیر دور خروجی و ایجاد نسبت تبدیل متنوع می‌شود. استفاده از دنده‌های هلیکال علاوه بر افزایش راندمان، انتقال قدرت نرم و یکنواختی را به همراه دارد. نکته مهم دیگر، قیمت مناسب‌تر این محصولات در مقایسه با برخی برندهای خارجی است که آن را به گزینه‌ای اقتصادی در عین کارایی بالا تبدیل کرده است.

مزایا و ویژگی های گیربکس شافت مستقیم سری C بونفیلیولی

گیربکس‌های هلیکال شافت مستقیم Bonfiglioli در سری C تولید می‌شوند و بسته به سایز، از چدن مقاوم یا آلومینیوم باکیفیت ساخته می‌شوند. برای مثال، سایزهای 12، 22 و 32 با آلومینیوم سبک و مقاوم تولید می‌گردند، در حالی که سایزهای بزرگ‌تر با پوسته چدنی عرضه می‌شوند.

مزایا و قابلیت‌ها گیربکس شافت مستقیم بونفیلیولی

✅️ عملکرد نرم و بی‌صدا

✅️ تولید گشتاور بالا

✅️ راندمان حدود ۹۰٪

✅️ مناسب برای صنایع سبک، نیمه‌سنگین و سنگین

✅️ امکان نصب و اتصال در حالت‌های مختلف

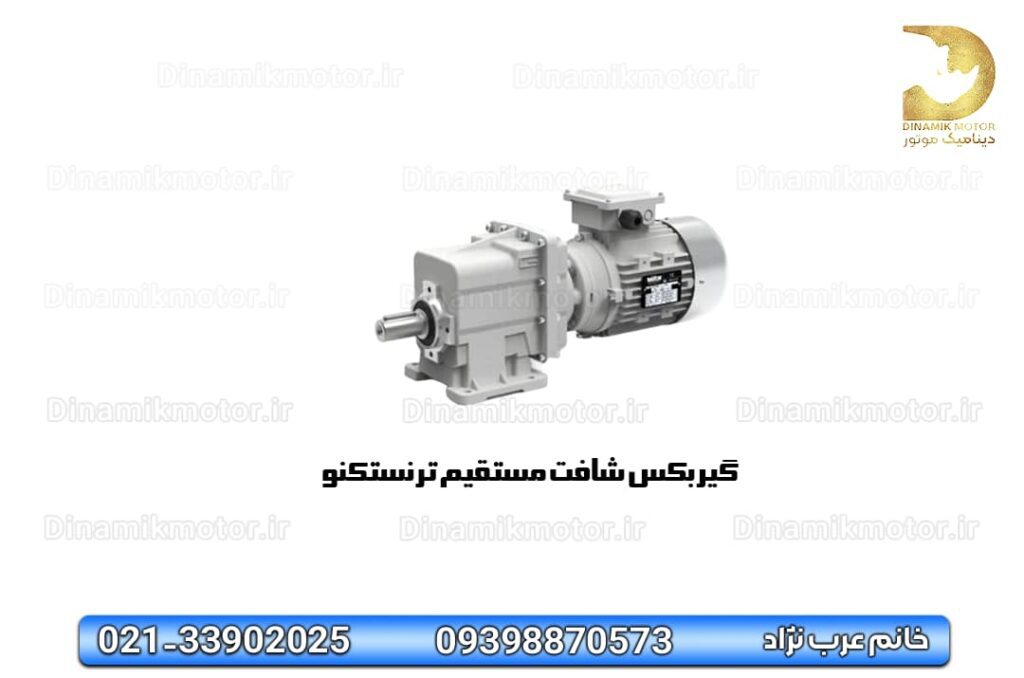

3- گیربکس شافت مستقیم ترنستکنو

گیربکس‌ هلیکال شافت مستقیم ترنستکنو به دلیل گشتاور خروجی بالا، انتقال قدرت قوی، عملکرد کم‌صدا و بدون لرزش، طول عمر زیاد و پوسته مقاوم از جنس فولاد، آلومینیوم یا چدن، در صنایع سنگین مانند خودروسازی، دریایی، معدن و بسته‌بندی کاربرد گسترده‌ای دارند. کیفیت ماشین‌کاری، طراحی مقاوم، قطعات با دوام و نیاز اندک به تعمیر و نگهداری، این گیربکس‌های ایتالیایی را به گزینه‌ای مطمئن در مقایسه با برندهای مشابه تبدیل کرده است.

انواع گیربکس شافت مستقیم ترنستکنو

• سری CMG: گیربکس آلومینیومی با ورودی فلنجی

• سری CMGIS: گیربکس آلومینیومی با ورودی شافتی

• هر دو سری در ورژن‌های U، H، F، H/F و در ۵ سایز (۰ تا ۴) تولید می‌شوند.

ویژگی بارز گیربکس شافت مستقیم ترنستکو ، مدولار بودن طراحی، قابلیت نصب با فلنج یا پایه، امکان اتصال انعطاف‌پذیر ورودی و روغن‌کاری طولانی با روغن سنتزی است که دوام و کارایی بالای آن‌ها را تضمین می‌کند.

✅️ بهترین گیربکس هلیکال شافت مستقیم ترک

4- گیربکس شافت مستقیم ایلماز (Yilmaz)

گیربکس‌های هلیکال شافت مستقیم ایلماز در دو سری اصلی M و N عرضه می‌شوند. گیربکس شافت مستقیم ایلماز تنوع بالایی دارند و در مدل‌های مختلفی همچون پایه‌دار، فلنج‌دار، همراه با موتور یا بدون موتور، چندطبقه و با قابلیت چرخش متنوع شافت مورد استفاده قرار می‌گیرند. برای شناسایی نوع طراحی هر مدل، باید به کدگذاری آن توجه کرد؛ این کد به‌صورت XY نوشته می‌شود که در آن، حرف اول (X) بیانگر سری M یا N بوده و نشان‌دهنده دسته‌بندی کلی گیربکس صنعتی است.

مشخصات فنی گیربکس شافت مستقیم ایلماز Yilmaz سری M و N

5- گیربکس شافت مستقیم دینامیک موتور (Dinamikmotor) سری DA و DF

گیربکس شافت مستقیم دینامیک موتور (Dinamikmotor) در سری‌های DA و DF طراحی و تولید می‌شود و به دلیل کیفیت ساخت بالا و کارایی مناسب، در صنایع مختلف کاربرد گسترده‌ای دارد. گیربکس شافت مستقیم دینامیک موتور از نوع هلیکال شافت مستقیم بوده و با راندمان بالا، انتقال قدرت یکنواخت و صدای کم شناخته می‌شوند. سری DA به‌صورت پایه‌دار طراحی شده و قابلیت نصب آسان روی تجهیزات صنعتی را دارد، در حالی که سری DF به‌صورت فلنج‌دار ارائه می‌شود و برای کاربری‌هایی با محدودیت فضا و نیاز به نصب فشرده مناسب است. هر دو سری در مدل‌های چندمرحله‌ای عرضه شده و امکان اتصال به انواع الکتروموتورها را دارند. همچنین پوسته مقاوم و دنده‌های سخت‌کاری‌شده، طول عمر و دوام بالای این محصولات را تضمین می‌کنند.

6- گیربکس شافت مستقیم پی جی آر (PGR)

گیربکس هلیکال شافت مستقیم PGR ترکیه در دو مدل اصلی و بیش از ۲۷ تیپ مختلف تولید می‌شود و به دلیل کیفیت مناسب و تنوع بالا، با وجود وارداتی بودن، از قیمت مقرون‌به‌صرفه‌ای برخوردار است. گیربکس شافت مستقیم PGR کاربرد گسترده‌ای در صنایع سبک تا سنگین دارند و ترکیب قیمت اقتصادی و کارایی بالا آن‌ها را به گزینه‌ای پرتقاضا در بازار تبدیل کرده است.

استفاده از چرخ‌دنده‌های هلیکال در این سری، موجب عملکرد روان، بدون لرزش و با صدای بسیار کم می‌شود. گیربکس‌های شافت مستقیم PGR در دو نوع پایه‌دار (PA) و فلنج‌دار (PF) تولید شده و قابلیت اتصال به انواع الکتروموتور را دارند.

از نظر ساختاری، این گیربکس‌ها در تیپ‌های PA/PF 11 تا 51 به‌صورت تک‌استیج، در تیپ‌های 02 تا 52 به‌صورت سه‌استیج و در تیپ‌های 62 تا 103 در نسخه‌های دو یا سه‌استیج عرضه می‌شوند. همچنین در نسبت‌های تبدیل بالا، امکان تولید مدل‌های ۵ و ۶ استیج نیز وجود دارد که نیازهای متنوع صنایع مختلف را پوشش می‌دهد.

✅️ بهترین گیربکس شافت مستقیم پایه دار و فلنج دار ایرانی

7- گیربکس شافت مستقیم شریف

گیربکس شافت مستقیم ایرانی شریف در هشت سایز مختلف و در دو مدل پایه‌دار و فلنج‌دار به بازار عرضه می‌شود. قطر شافت گیربکس شافت مستقیم شریف بسته به سایز، بین ۲۲ تا ۱۰۰ میلی‌متر متغیر است. حداکثر توان ورودی این محصولات تا ۳۰ کیلووات بوده و بیشترین گشتاور خروجی قابل انتقال آن‌ها به ۶۰۶۰ نیوتن‌متر می‌رسد.

8- گیربکس شافت مستقیم پایه دار و فلنج دار پارس گرجی

گیربکس‌ شافت مستقیم پارس گرجی سری R جدیدترین نمونه از گیربکس‌های هلیکال شفت مستقیم شرکت پارس گرجی صنعت هستند که از نظر طراحی، شباهت زیادی به گیربکس‌های SEW سری R دارند. این سری در سه مدل زیر تولید و عرضه می‌شود:

R (مدل پایه‌دار)

RF (مدل فلنج‌دار)

R…F (مدل پایه و فلنج‌دار)

مشخصات فنی گیربکس شافت مستقیم پارس گرجی

✅️ ورودی گیربکس: در دو حالت شفت توخالی (هالو) و شفت توپر (سالید)

✅️ سایزها: تولید در 11 سایز مختلف از 37 تا 167

✅️ توان موتور قابل اتصال: از 0.12 کیلووات تا 110 کیلووات

✅️ خروجی گیربکس:

سرعت بین 0.2 دور بر دقیقه (در مدل مرکب) تا 400 دور بر دقیقه

گشتاور از 200 تا 18,000 نیوتن‌متر

✅️ شفت خروجی: به‌صورت سالید، قابل سفارش در حالت پایه‌دار، فلنج‌دار یا ترکیبی

ویژگی‌های گیربکس هلیکال پارس گرجی

✅️ پوسته یک‌تکه مستحکم

✅️ امکان نصب در وضعیت‌های افقی، عمودی و زاویه‌دار

✅️ عرضه در نسخه‌های دو یا سه استیج

9- گیربکس شافت مستقیم پولادین پارت

گیربکس شافت مستقیم پولادین پارت یکی از محصولات پرکاربرد در صنایع مختلف است که با طراحی مهندسی و کیفیت بالا تولید می‌شود. گیربکس شافت مستقیم پولادین پارت به دلیل راندمان بالا، طول عمر زیاد و قابلیت اطمینان در شرایط کاری سخت، گزینه‌ای مناسب برای خطوط تولید و ماشین‌آلات صنعتی هستند. گیربکس شافت مستقیم پولادین پارت در سایزها و تیپ‌های متنوع عرضه می‌شود و قابلیت اتصال به موتورهای مختلف را دارد. سرعت خروجی آن قابل تنظیم بوده و گشتاور بالایی را منتقل می‌کند. استفاده از پوسته مستحکم و طراحی دقیق دنده‌ها باعث کاهش صدا و افزایش راندمان کاری می‌شود. همچنین امکان نصب در وضعیت‌های مختلف مانند افقی و عمودی، انعطاف‌پذیری بالایی را در استفاده صنعتی فراهم کرده است.

✅️ بهترین گیربکس شافت مستقیم چینی

10- گیربکس شافت مستقیم چینی AMG

معیارهای انتخاب بهترین گیربکس شافت مستقیم

✅ توان و گشتاور خروجی: باید متناسب با نیاز دستگاه انتخاب شود؛ کمبود باعث خرابی و زیاد بودن هزینه اضافی ایجاد می‌کند.

✅ راندمان انرژی: گیربکس شافت مستقیم راندمان بالای ۹۰ تا ۹۷٪ دارد و موجب صرفه‌جویی در انرژی و هزینه‌ها می‌شود.

✅ دوام قطعات داخلی: دنده‌ها و یاتاقان‌های باکیفیت و پوسته مقاوم، طول عمر و کارایی گیربکس را افزایش می‌دهند.

✅ ظرفیت باربری و مقاومت: توانایی تحمل بارهای سنگین، شرایط سخت (گرما، رطوبت، گردوغبار) و شوک‌های ناگهانی از ویژگی‌های مهم است.

نتیجه گیری

گیربکس شافت مستقیم ترک، ایرانی ، اروپائی و چینی همگی با هدف انتقال قدرت بهینه، افزایش راندمان و دوام بالا طراحی شده‌اند. تفاوت اصلی آن‌ها در برند، کیفیت ساخت، تنوع سایز و قیمت تمام‌شده است. انتخاب مناسب بستگی به شرایط کاری، توان موتور، گشتاور موردنیاز و بودجه دارد. بنابراین با بررسی دقیق نیازهای صنعتی می‌توان بهترین گزینه را انتخاب کرد تا علاوه بر کاهش هزینه‌های نگهداری، کارایی سیستم نیز به حداکثر برسد.برای مشاوره دقیق خرید گیربکس شافت مستقیم می توانید با کارشناسان فروش دینامیک موتور به شماره 09398870560 در تماس باشید.
